راهنمای جامع ولوباکس آلارم گازهای طبی بیمارستانی | مزایا،کاربرد،استاندارد ها

ولوآلارم (Valve Alarm)، ولوباکس (Valve Box) و آلارم گازهای طبی بیمارستانی



راهنمای جامع انتخاب، عملکرد، استانداردها و نکات تخصصی سیستم‌های کنترل گازهای طبی



مقدمه

گازهای طبی، یکی از حیاتی‌ترین زیرساخت‌های هر بیمارستان محسوب می‌شوند. از اکسیژن پزشکی در بخش ICU گرفته تا هوای فشرده اتاق عمل، وکیوم بخش‌های بستری، نیتروس اکساید اتاق‌های جراحی و سایر گازهای تخصصی، همگی باید به‌صورت پیوسته، ایمن و بدون کوچک‌ترین اختلال در اختیار پزشکان و بیماران قرار گیرند.

قطع شدن تنها چند ثانیه‌ای جریان اکسیژن یا افت فشار در شبکه گازهای طبی می‌تواند جان بیماران بدحال را به خطر بیندازد. به همین دلیل، استانداردهای بین‌المللی مانند ISO 7396-1، HTM 02-01 و NFPA 99 استفاده از تجهیزات کنترلی و مانیتورینگ را در سیستم گازهای طبی الزامی دانسته‌اند.

در این میان، سه تجهیز نقش بسیار مهمی در ایمنی شبکه گازهای طبی ایفا می‌کنند:

ولوباکس (Valve Box) برای قطع و وصل ایمن هر خط گاز

آلارم گازهای طبی (Medical Gas Alarm) برای پایش فشار و اعلام هشدار

ولوآلارم (Valve Alarm Box) که ترکیبی از هر دو دستگاه در یک مجموعه واحد است و امروزه به‌عنوان راهکار استاندارد در بیمارستان‌های مدرن شناخته می‌شود.

در گذشته بسیاری از مراکز درمانی از ولوباکس و آلارم به‌صورت جداگانه استفاده می‌کردند، اما با توسعه فناوری و افزایش الزامات ایمنی، تولیدکنندگان معتبر تجهیزات بیمارستانی، این دو تجهیز را در قالب یک سیستم یکپارچه با نام ولوآلارم طراحی کردند تا علاوه بر صرفه‌جویی در فضا، سرعت واکنش در شرایط اضطراری افزایش یافته و مدیریت شبکه گازهای طبی نیز ساده‌تر شود.

امروزه نسل جدید ولوآلارم‌های هوشمند علاوه بر نمایش فشار هر گاز، امکانات پیشرفته‌ای مانند نمایش دبی (Flow)، خلوص اکسیژن، ثبت سوابق هشدارها، نمایش وضعیت عملکرد شبکه، هشدار صوتی و نوری، تماس خودکار از طریق سیم‌کارت با مسئول تأسیسات، ارسال پیامک، اتصال به سیستم مدیریت ساختمان (BMS) و مانیتورینگ از راه دور را نیز در اختیار مراکز درمانی قرار می‌دهند.



-----



ولوباکس (Valve Box) گازهای طبی چیست؟



ولوباکس یا Medical Gas Valve Box یکی از مهم‌ترین تجهیزات کنترلی در سیستم لوله‌کشی گازهای طبی بیمارستانی است. وظیفه اصلی این تجهیز، قطع و وصل ایمن جریان گازهای طبی در یک بخش مشخص از بیمارستان است؛ به‌گونه‌ای که در مواقع اضطراری، تعمیرات یا سرویس تجهیزات، تنها همان بخش از مدار خارج شود و سایر بخش‌های بیمارستان همچنان به گازهای طبی دسترسی داشته باشند.

به بیان ساده، ولوباکس مانند یک «شیر اصلی کنترل» برای هر بخش بیمارستان عمل می‌کند. اگر در بخش ICU، اتاق عمل، اورژانس، NICU یا هر واحد دیگری نشتی، خرابی یا نیاز به تعمیر وجود داشته باشد، تکنسین تأسیسات می‌تواند با بستن شیر داخل ولوباکس، فقط همان قسمت را از مدار خارج کند، بدون اینکه جریان اکسیژن یا سایر گازها در بخش‌های دیگر قطع شود.



ولوباکس از چه اجزایی تشکیل شده است؟

یک ولوباکس استاندارد معمولاً شامل بخش‌های زیر است:

شیر توپی (Ball Valve) تمام‌گذر (Full Port) با افت فشار بسیار کم

بدنه فلزی مقاوم با پوشش رنگ الکترواستاتیک یا استیل ضدزنگ

درب قفل‌دار برای جلوگیری از دسترسی افراد غیرمجاز

شیشه یا پنجره بازدید جهت مشاهده وضعیت شیر بدون باز کردن درب

محل نصب برچسب نام گاز

لوله‌های مسی ورودی و خروجی مطابق استاندارد

اتصالات مخصوص جوشکاری به شبکه لوله‌کشی

فضای کافی برای سرویس و تعمیرات دوره‌ای

در نمونه‌های استاندارد، تمامی قطعات باید با استانداردهای تجهیزات گازهای طبی سازگار بوده و در برابر خوردگی، رطوبت و فشار کاری بالا مقاومت کافی داشته باشند.



وظیفه اصلی ولوباکس چیست؟

مهم‌ترین وظایف ولوباکس عبارت‌اند از:

قطع جریان گاز هنگام تعمیرات

ایزوله کردن یک بخش از بیمارستان

جلوگیری از قطع گاز کل بیمارستان

افزایش ایمنی هنگام بروز نشتی

تسهیل عملیات سرویس و نگهداری

مدیریت بهتر شبکه گازهای طبی

افزایش سرعت واکنش در شرایط اضطراری



ولوباکس برای چه گازهایی استفاده می‌شود؟

ولوباکس می‌تواند برای تمامی گازهای طبی نصب شود، از جمله:

اکسیژن پزشکی (O₂)

هوای فشرده پزشکی (Medical Air)

وکیوم پزشکی (Vacuum)

نیتروس اکساید (N₂O)

دی‌اکسید کربن (CO₂)

نیتروژن پزشکی (N₂)

AGSS (سیستم تخلیه گازهای بیهوشی)



ولوباکس در چه قسمت‌هایی از بیمارستان نصب می‌شود؟

محل نصب ولوباکس بر اساس طراحی شبکه گازهای طبی تعیین می‌شود. معمولاً در بخش‌های زیر نصب می‌شود:

اتاق عمل

ICU

CCU

NICU

اورژانس

بخش‌های بستری

زایشگاه

دیالیز

ریکاوری

آزمایشگاه

بخش تصویربرداری

درمانگاه‌های تخصصی



هدف این است که هر بخش بتواند در مواقع ضروری، به‌صورت مستقل از شبکه اصلی جدا شود.



چرا وجود ولوباکس اهمیت دارد؟

فرض کنید در بخش ICU یکی از لوله‌های اکسیژن دچار نشتی شود. اگر ولوباکس مستقل وجود نداشته باشد، ممکن است برای رفع مشکل، جریان اکسیژن کل بیمارستان قطع شود؛ موضوعی که می‌تواند جان بیماران وابسته به اکسیژن را به خطر بیندازد.

اما اگر برای هر بخش ولوباکس استاندارد نصب شده باشد، تنها همان قسمت از مدار خارج می‌شود و سایر بخش‌ها بدون وقفه به کار خود ادامه می‌دهند.



آیا ولوباکس به‌تنهایی کافی است؟

پاسخ خیر است.

ولوباکس تنها امکان قطع و وصل جریان گاز را فراهم می‌کند و هیچ اطلاعی از وضعیت فشار، افت فشار، افزایش فشار، خرابی سیستم یا قطع گاز به کاربران نمی‌دهد.

به همین دلیل، استانداردهای جدید بیمارستانی استفاده از ولوآلارم (Valve Alarm) را توصیه می‌کنند؛ سیستمی که علاوه بر داشتن ولوباکس، فشار گازها را به‌صورت لحظه‌ای پایش کرده و در صورت بروز هرگونه مشکل، هشدار صوتی و نوری صادر می‌کند.

به همین علت، بسیاری از بیمارستان‌های مدرن به جای استفاده از ولوباکس ساده، از ولوآلارم بهره می‌برند تا علاوه بر کنترل جریان گاز، از وضعیت شبکه نیز به‌صورت لحظه‌ای آگاه باشند.



-----



آلارم گازهای طبی چیست؟



آلارم گازهای طبی (Medical Gas Alarm) یکی از مهم‌ترین تجهیزات ایمنی در سیستم توزیع گازهای طبی بیمارستانی است. این دستگاه به‌صورت شبانه‌روزی و لحظه‌ای فشار گازهای طبی را پایش می‌کند و در صورت بروز هرگونه اختلال، با هشدار صوتی، نوری و در مدل‌های پیشرفته با ارسال پیام یا تماس تلفنی، مسئولان بیمارستان را از وجود مشکل مطلع می‌سازد.

به زبان ساده، اگر ولوباکس نقش کنترل و قطع جریان گاز را بر عهده داشته باشد، آلارم نقش دیده‌بان و نگهبان شبکه گازهای طبی را ایفا می‌کند.



 وظیفه آلارم گازهای طبی چیست؟

وظیفه اصلی آلارم، نظارت دائمی بر وضعیت عملکرد شبکه گازهای طبی است. این دستگاه به‌طور مداوم فشار خطوط مختلف را اندازه‌گیری می‌کند و هر زمان که فشار از محدوده مجاز خارج شود، بلافاصله هشدار می‌دهد.

برای مثال، اگر فشار اکسیژن از مقدار استاندارد کمتر شود، فشار هوای فشرده افزایش یابد یا وکیوم عملکرد مناسبی نداشته باشد، آلارم در کوتاه‌ترین زمان این تغییر را تشخیص داده و هشدار لازم را صادر می‌کند.



آلارم چه پارامترهایی را کنترل می‌کند؟

بسته به نوع دستگاه، آلارم می‌تواند موارد زیر را کنترل کند:

فشار اکسیژن پزشکی

فشار هوای فشرده پزشکی

فشار وکیوم پزشکی

فشار نیتروس اکساید

فشار دی‌اکسید کربن

فشار نیتروژن پزشکی

وضعیت کمپرسورهای پزشکی

وضعیت سیستم وکیوم

قطع کامل جریان گاز

افت فشار ناگهانی

افزایش غیرمجاز فشار

خرابی سنسورها یا تجهیزات اندازه‌گیری

در مدل‌های پیشرفته، علاوه بر فشار، پارامترهای دیگری مانند دبی (Flow)، خلوص اکسیژن، وضعیت عملکرد تجهیزات سانترال و حتی تاریخچه هشدارها نیز قابل نمایش است.



اجزای اصلی آلارم گازهای طبی



یک آلارم استاندارد معمولاً از بخش‌های زیر تشکیل شده است:

نمایشگر دیجیتال یا آنالوگ

سنسورهای اندازه‌گیری فشار

برد الکترونیکی پردازش اطلاعات

هشدار صوتی (Buzzer)

چراغ هشدار (LED)

منبع تغذیه ایمن

کلید بی‌صدا کردن موقت آلارم

سیستم ثبت و نمایش خطاها

در مدل‌های هوشمند، امکاناتی مانند صفحه‌نمایش لمسی، حافظه داخلی، اتصال به شبکه، ارسال پیامک و تماس خودکار نیز وجود دارد.



نحوه عملکرد آلارم

سنسورهای نصب‌شده روی خطوط گازهای طبی، فشار هر گاز را به‌صورت مداوم اندازه‌گیری و به برد الکترونیکی دستگاه ارسال می‌کنند. نرم‌افزار داخلی دستگاه این اطلاعات را با محدوده استاندارد مقایسه می‌کند.

اگر فشار در محدوده مجاز باشد، دستگاه وضعیت عادی را نمایش می‌دهد.

اما اگر فشار از حد تعیین‌شده کمتر یا بیشتر شود، آلارم بلافاصله:

هشدار صوتی فعال می‌کند.

چراغ هشدار را روشن می‌کند.

نوع گاز دارای مشکل را مشخص می‌کند.

محل بروز خطا را نمایش می‌دهد.



در مدل‌های پیشرفته، پیامک ارسال کرده یا با مسئول تأسیسات تماس برقرار می‌کند.

این واکنش سریع باعث می‌شود پیش از آنکه اختلال به بیماران آسیب برساند، مشکل شناسایی و برطرف شود.



چرا وجود آلارم در بیمارستان ضروری است؟

بسیاری از مشکلات شبکه گازهای طبی در ابتدا قابل مشاهده نیستند. ممکن است کمپرسور دچار افت عملکرد شود، اکسیژن‌ساز خلوص کافی تولید نکند یا نشتی کوچکی در لوله‌کشی ایجاد شود. بدون سیستم آلارم، این مشکلات معمولاً زمانی مشخص می‌شوند که عملکرد تجهیزات پزشکی یا وضعیت بیمار تحت تأثیر قرار گرفته است.

آلارم با تشخیص زودهنگام این اختلالات، از بروز حوادث جدی جلوگیری کرده و نقش مهمی در حفظ ایمنی بیماران، به‌ویژه در بخش‌های حساس مانند ICU، CCU، NICU و اتاق عمل دارد.



آیا آلارم می‌تواند جای ولوباکس را بگیرد؟

خیر.

آلارم تنها وظیفه پایش و اعلام هشدار را بر عهده دارد و امکان قطع یا وصل جریان گاز را ندارد. به همین دلیل، در سیستم‌های استاندارد بیمارستانی، آلارم و ولوباکس مکمل یکدیگر هستند.

برای رفع این نیاز، امروزه از ولوآلارم (Valve Alarm) استفاده می‌شود؛ سیستمی یکپارچه که قابلیت قطع و وصل گاز و پایش لحظه‌ای فشار و اعلام هشدار را به‌طور هم‌زمان در یک دستگاه ارائه می‌دهد.



-----



ولوآلارم (Valve Alarm) چیست؟

ولوآلارم (Valve Alarm) نسل جدید تجهیزات کنترل و مانیتورینگ گازهای طبی بیمارستانی است که ولوباکس (Valve Box) و آلارم گازهای طبی (Medical Gas Alarm) را در قالب یک دستگاه یکپارچه ترکیب می‌کند. این تجهیز علاوه بر امکان قطع و وصل ایمن جریان گازهای طبی، به‌صورت هم‌زمان فشار خطوط گاز را به‌صورت لحظه‌ای پایش کرده و در صورت بروز هرگونه اختلال، هشدار لازم را صادر می‌کند.

به بیان ساده، اگر ولوباکس «دست کنترل» شبکه گازهای طبی باشد و آلارم «چشم مراقب» آن، ولوآلارم هر دو وظیفه را در یک دستگاه انجام می‌دهد.



چرا ولوآلارم طراحی شد؟

در گذشته، بیمارستان‌ها مجبور بودند دو تجهیز مجزا نصب کنند:

یک ولوباکس برای قطع و وصل جریان گاز

یک آلارم برای نمایش فشار و اعلام هشدار



این روش علاوه بر اشغال فضای بیشتر، هزینه نصب، کابل‌کشی، نگهداری و تعمیرات را افزایش می‌داد و هماهنگی بین دو دستگاه نیز دشوارتر بود.

به همین دلیل، تولیدکنندگان تجهیزات گازهای طبی، ولوآلارم را طراحی کردند تا هر دو عملکرد در یک مجموعه واحد ارائه شود. امروزه استفاده از ولوآلارم در بسیاری از بیمارستان‌های جدید به یک راهکار استاندارد تبدیل شده است.

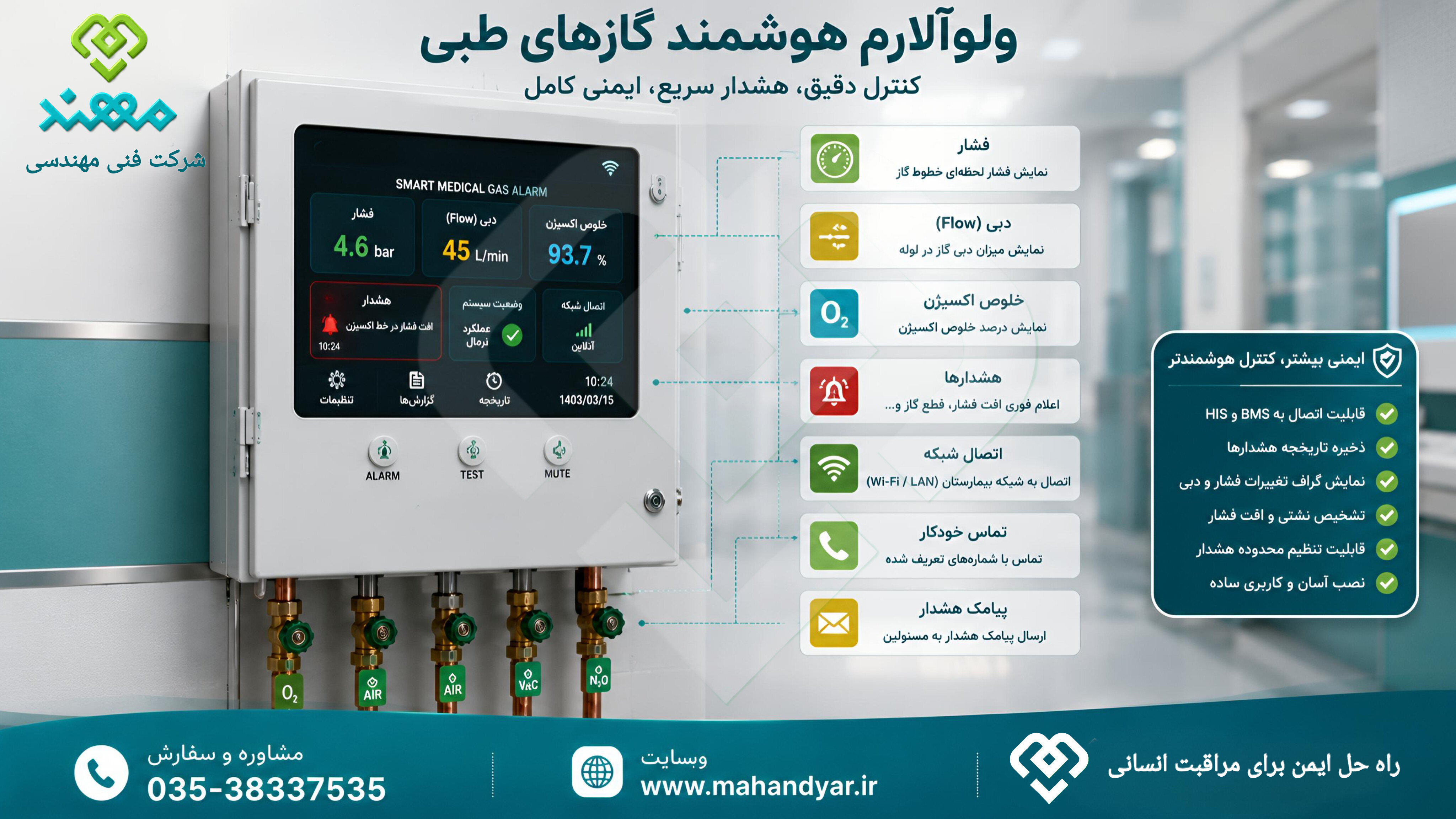

ولوآلارم چه وظایفی دارد؟

یک ولوآلارم استاندارد می‌تواند وظایف زیر را به‌طور هم‌زمان انجام دهد:

قطع و وصل جریان گازهای طبی

نمایش فشار لحظه‌ای هر گاز

پایش مداوم وضعیت شبکه

هشدار در صورت افت فشار

هشدار در صورت افزایش فشار

تشخیص قطع کامل جریان گاز

نمایش نوع گاز دچار مشکل

اعلام هشدار صوتی و نوری

کمک به عیب‌یابی سریع شبکه



در مدل‌های پیشرفته، امکانات بسیار بیشتری نیز در اختیار کاربران قرار می‌گیرد.

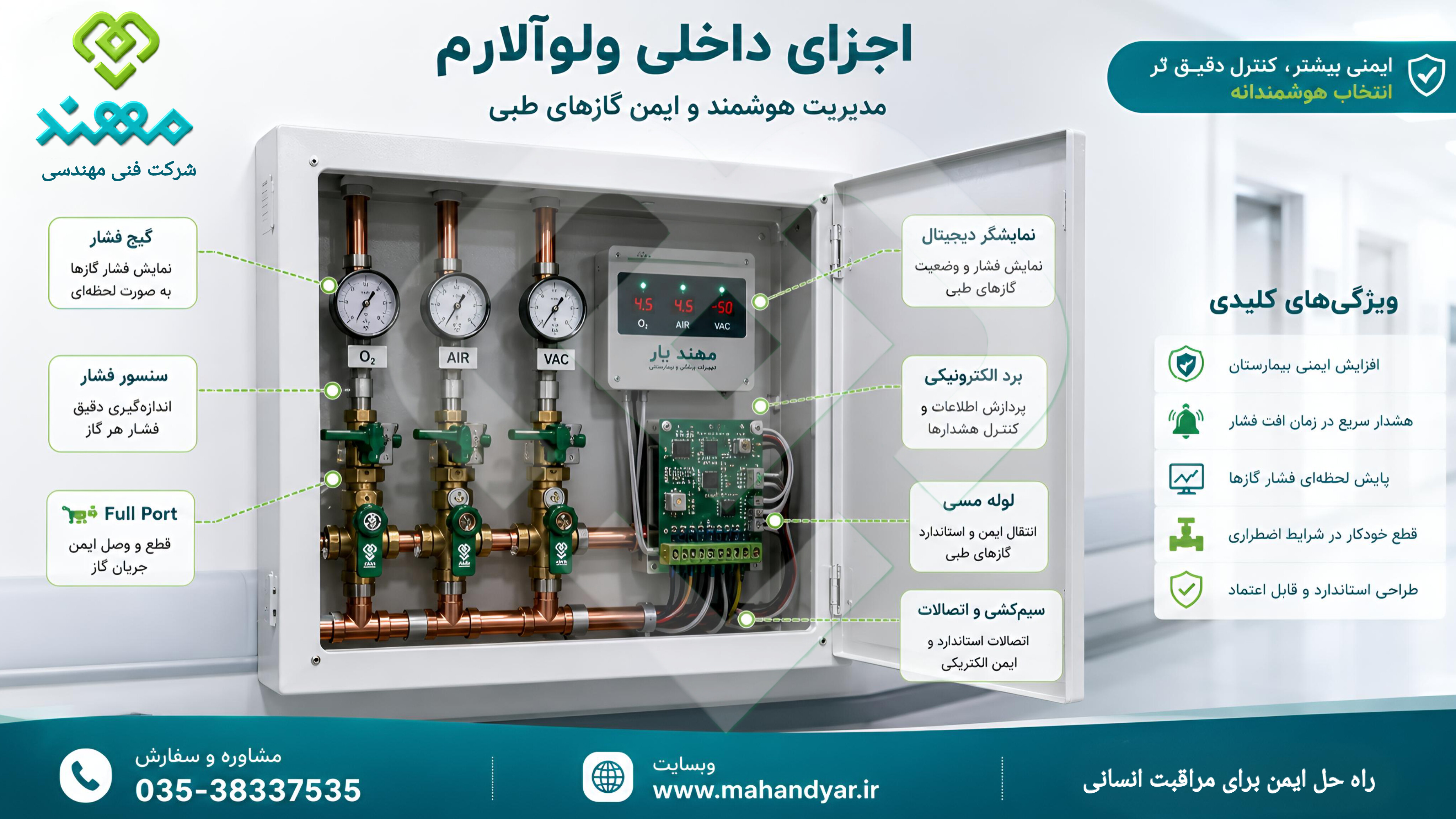

اجزای اصلی ولوآلارم

یک ولوآلارم استاندارد معمولاً از بخش‌های زیر تشکیل شده است:

شیرهای قطع و وصل (Ball Valve)

محفظه فلزی مقاوم

نمایشگر دیجیتال یا لمسی

سنسورهای فشار

برد الکترونیکی هوشمند

چراغ‌های هشدار

آژیر هشدار

منبع تغذیه ایمن

ترمینال‌های ارتباطی

پنجره بازدید وضعیت شیرها

محل درج نام و نوع گاز



تمام این اجزا در یک مجموعه طراحی شده‌اند تا دسترسی، بهره‌برداری و سرویس آسان‌تر باشد.

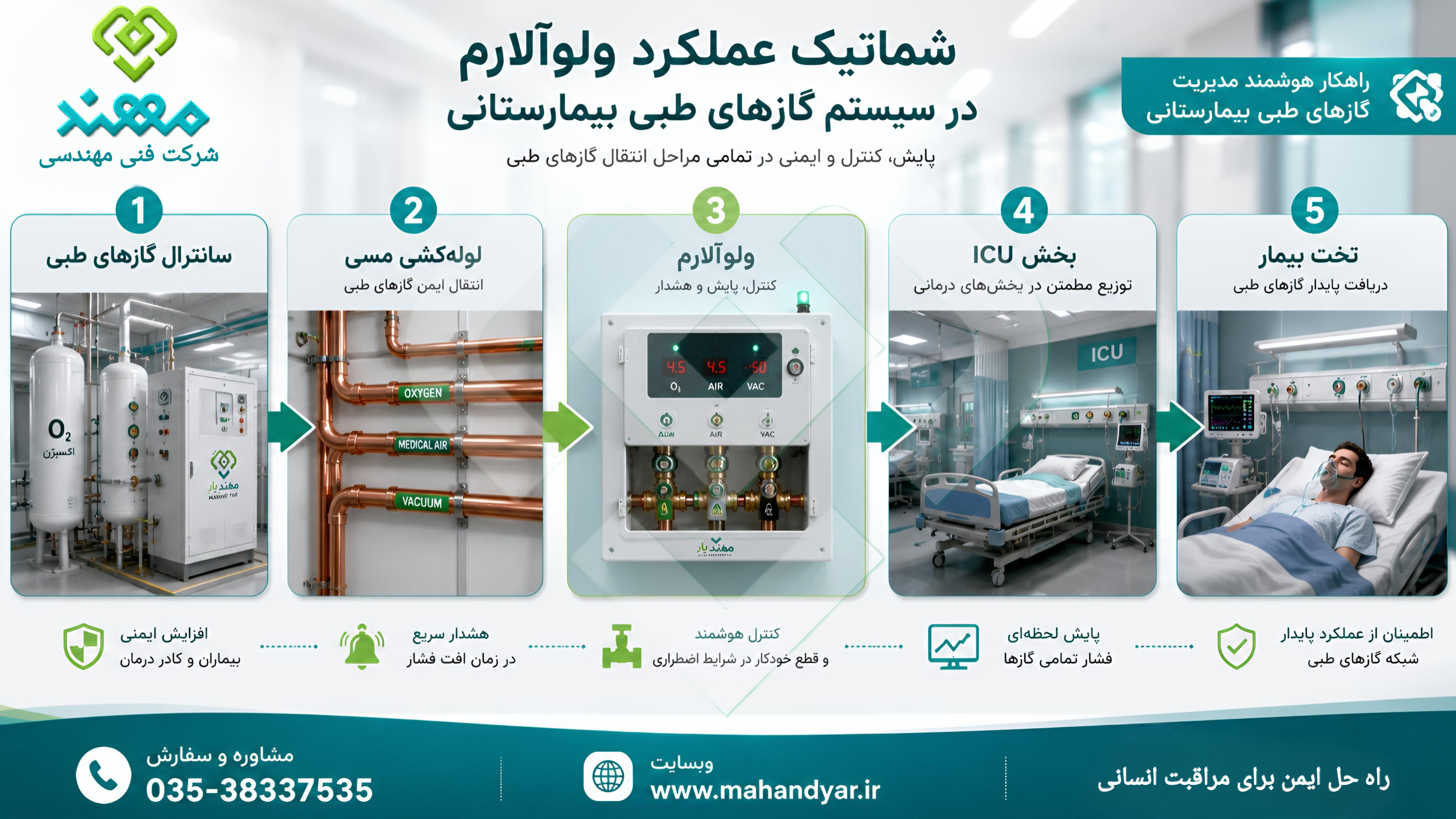

نحوه عملکرد ولوآلارم

ولوآلارم به‌صورت ۲۴ ساعته فشار خطوط گازهای طبی را از طریق سنسورهای دقیق اندازه‌گیری می‌کند. اطلاعات دریافت‌شده توسط برد الکترونیکی پردازش شده و نتیجه روی نمایشگر دستگاه نمایش داده می‌شود.



اگر فشار هر یک از گازها از محدوده استاندارد خارج شود، دستگاه بلافاصله:

هشدار صوتی فعال می‌کند.

هشدار نوری نمایش می‌دهد.

نوع گاز دارای مشکل را مشخص می‌کند.

محل بروز خطا را نمایش می‌دهد.

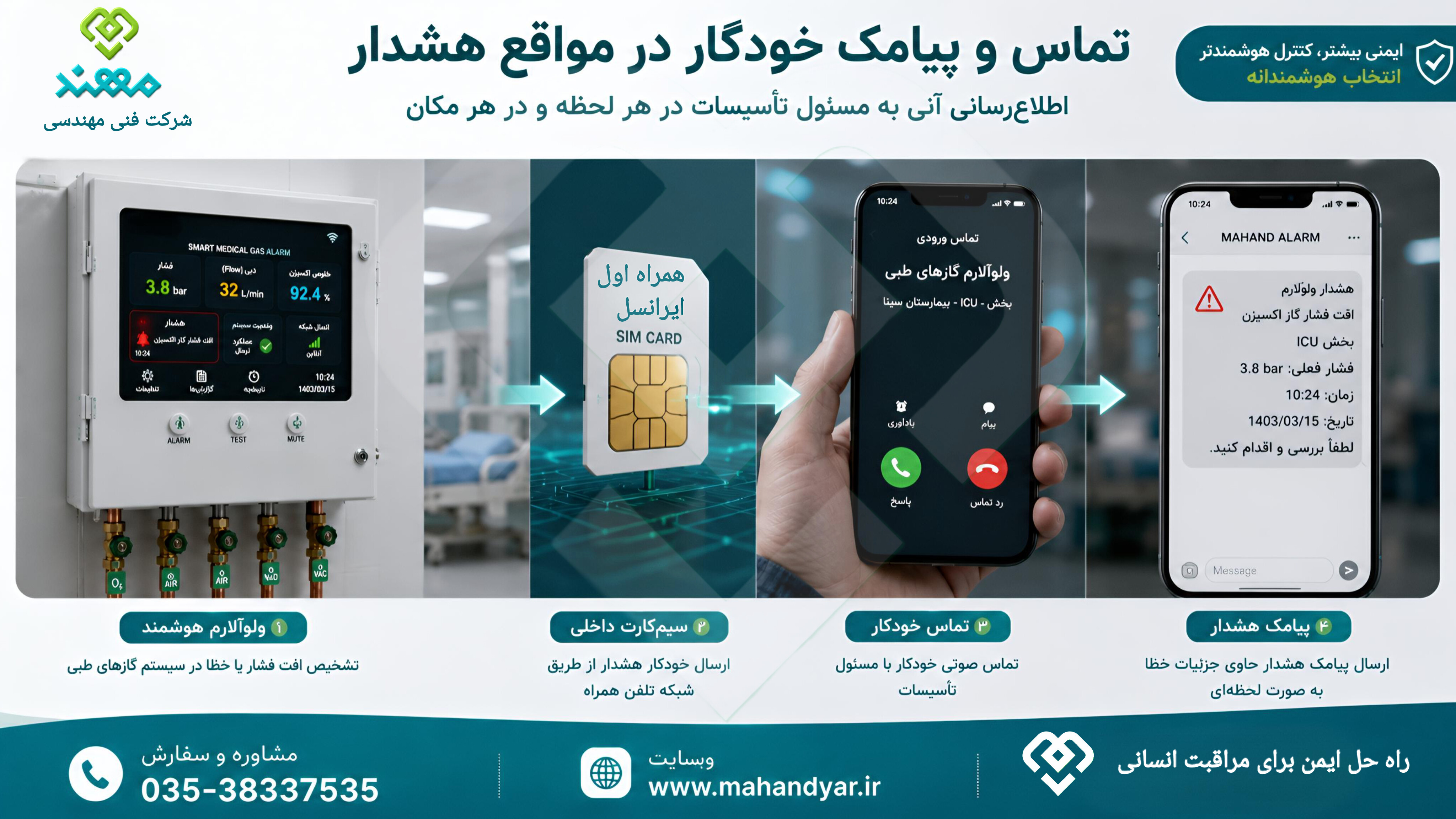

در مدل‌های پیشرفته، پیامک ارسال کرده یا با مسئول تأسیسات تماس برقرار می‌کند.

در صورتی که نیاز به تعمیرات یا ایزوله کردن یک بخش از بیمارستان باشد، اپراتور می‌تواند با استفاده از شیرهای داخل ولوآلارم، تنها همان بخش را از مدار خارج کند؛ بدون آنکه جریان گاز در سایر بخش‌ها مختل شود.

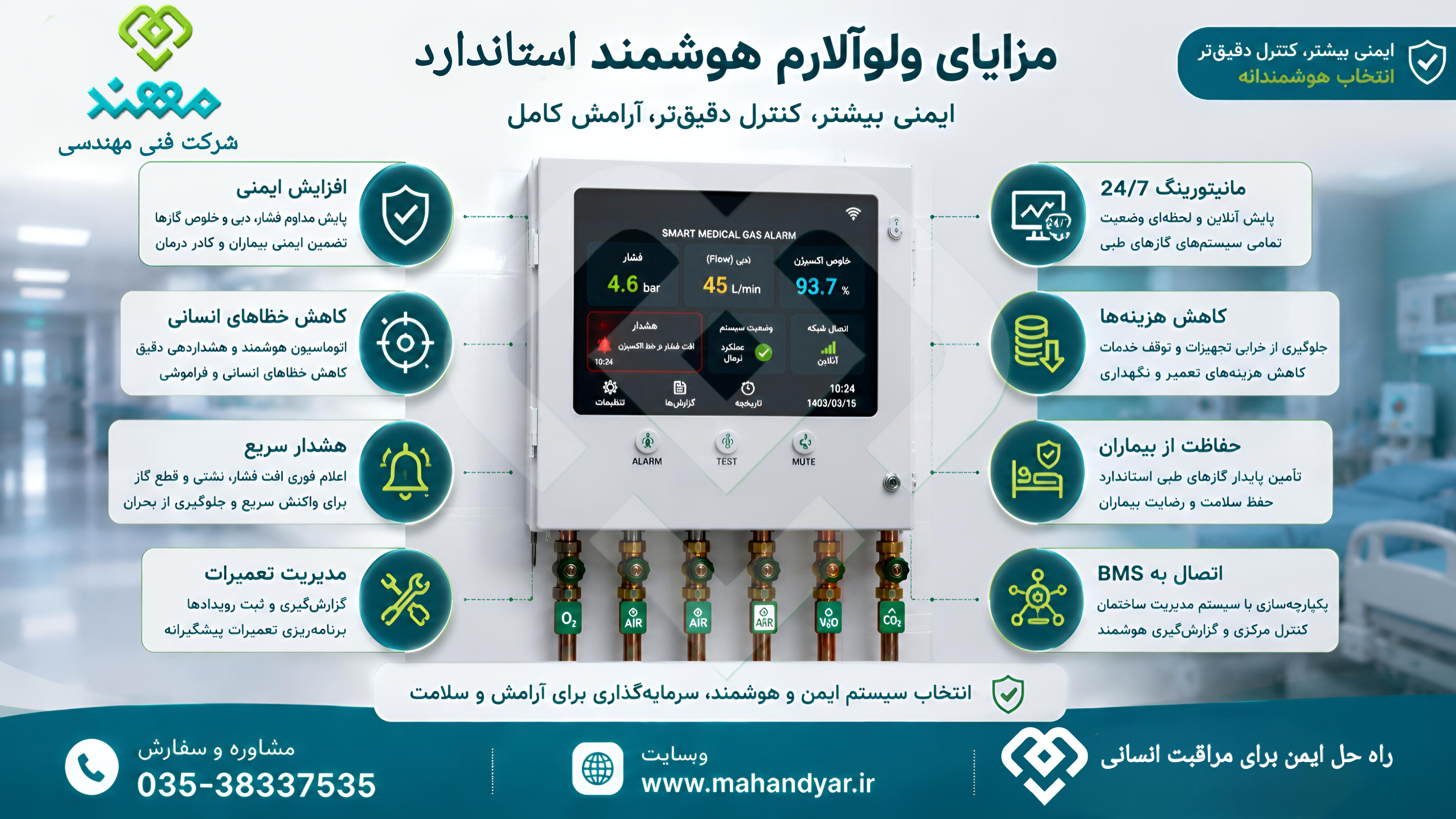

مزایای استفاده از ولوآلارم

استفاده از ولوآلارم مزایای متعددی دارد، از جمله:

افزایش ایمنی بیماران

کاهش زمان تشخیص خطا

مدیریت بهتر شبکه گازهای طبی

کاهش فضای نصب

کاهش هزینه کابل‌کشی و تجهیزات

کاهش هزینه نگهداری

دسترسی آسان‌تر برای تعمیرات

افزایش سرعت واکنش در شرایط اضطراری

کاهش احتمال خطای انسانی

افزایش قابلیت اطمینان سیستم

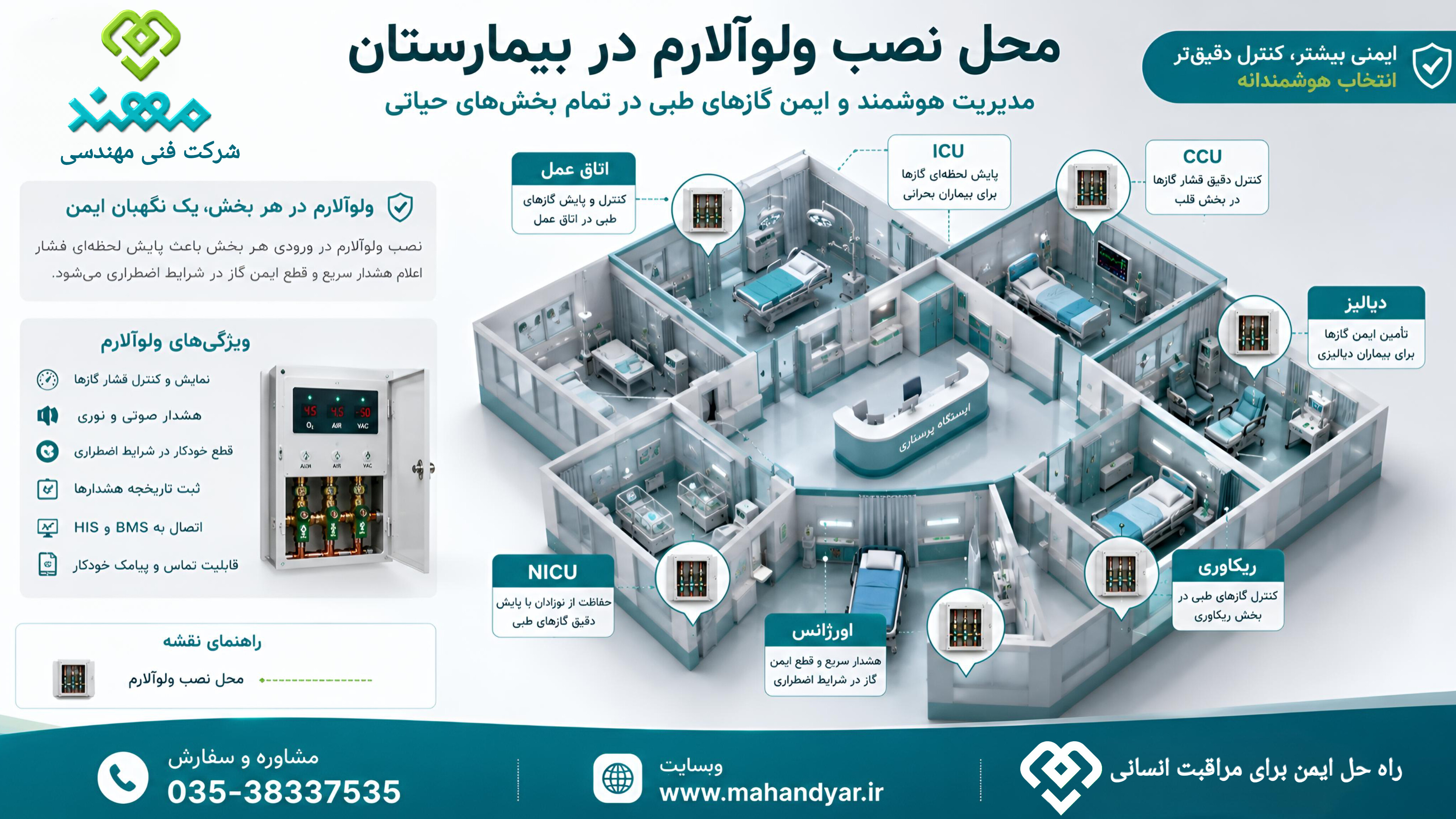

ولوآلارم در چه بخش‌هایی نصب می‌شود؟

ولوآلارم معمولاً در ورودی بخش‌های حساس بیمارستان نصب می‌شود، از جمله:

اتاق عمل

ICU

CCU

NICU

اورژانس

ریکاوری

زایشگاه

دیالیز

بخش‌های بستری

درمانگاه‌های تخصصی

آزمایشگاه‌ها

بخش تصویربرداری



در هر بخشی که قطع یا افت فشار گازهای طبی می‌تواند بر روند درمان بیماران تأثیر بگذارد، نصب ولوآلارم اهمیت ویژه‌ای دارد.



چرا امروزه بیمارستان‌ها ولوآلارم را به ولوباکس ساده ترجیح می‌دهند؟

ولوباکس ساده تنها امکان قطع و وصل جریان گاز را فراهم می‌کند و هیچ اطلاعاتی از وضعیت فشار یا سلامت شبکه ارائه نمی‌دهد. در مقابل، ولوآلارم علاوه بر کنترل جریان، به‌صورت مداوم وضعیت گازهای طبی را پایش کرده و در صورت بروز هرگونه مشکل، قبل از آنکه اختلال به بیماران برسد، کادر فنی را مطلع می‌کند.

به همین دلیل، اگرچه هزینه اولیه ولوآلارم ممکن است بیشتر از یک ولوباکس ساده باشد، اما در عمل با افزایش ایمنی، کاهش ریسک، جلوگیری از حوادث و کاهش هزینه‌های ناشی از خرابی، انتخابی بسیار اقتصادی‌تر و مطمئن‌تر برای مراکز درمانی محسوب می‌شود.



-----

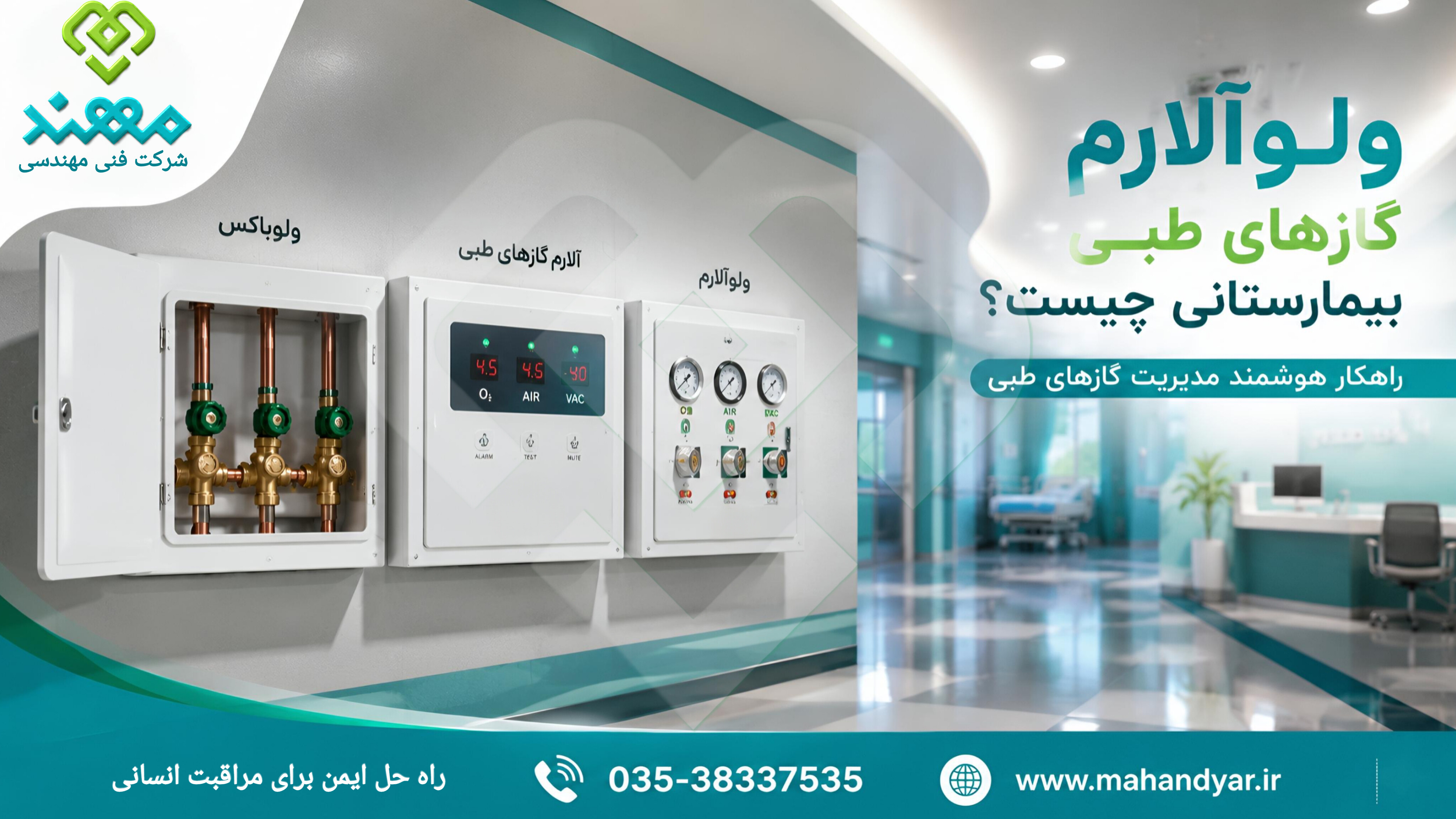

تفاوت ولوباکس، آلارم و ولوآلارم؛ کدام گزینه برای بیمارستان مناسب‌تر است؟

یکی از پرسش‌های رایج مدیران بیمارستان، مهندسان تأسیسات و کارشناسان تجهیزات پزشکی این است که ولوباکس، آلارم و ولوآلارم چه تفاوتی با یکدیگر دارند؟ آیا استفاده از ولوباکس به‌تنهایی کافی است؟ آیا نصب آلارم بدون ولوباکس امکان‌پذیر است؟ و چرا امروزه بیشتر بیمارستان‌های استاندارد از ولوآلارم استفاده می‌کنند؟

برای پاسخ به این سؤالات، ابتدا باید وظیفه هر یک از این تجهیزات را به‌خوبی بشناسیم.

۱. ولوباکس (Valve Box)

ولوباکس یک تجهیز مکانیکی است که وظیفه آن قطع و وصل جریان گازهای طبی در یک بخش مشخص از بیمارستان است.

این دستگاه هیچ‌گونه مدار الکترونیکی، سنسور یا سیستم هشدار ندارد و تنها برای ایزوله کردن یک قسمت از شبکه در زمان تعمیرات، نشتی یا شرایط اضطراری استفاده می‌شود.

قابلیت‌های ولوباکس:

قطع و وصل جریان گاز

ایزوله کردن بخش‌های مختلف بیمارستان

سرویس آسان خطوط لوله

جلوگیری از قطع گاز کل بیمارستان

محدودیت‌ها:

عدم نمایش فشار گاز

عدم اعلام هشدار

عدم تشخیص افت یا افزایش فشار

عدم ثبت خطاها

عدم امکان مانیتورینگ

۲. آلارم گازهای طبی (Medical Gas Alarm)

آلارم یک تجهیز الکترونیکی است که وظیفه آن پایش وضعیت فشار گازهای طبی و اعلام هشدار در صورت بروز اختلال است.

این دستگاه هیچ شیری برای قطع یا وصل جریان گاز ندارد و فقط وضعیت شبکه را کنترل می‌کند.

قابلیت‌های آلارم:

نمایش فشار خطوط گاز

تشخیص افت فشار

تشخیص افزایش فشار

هشدار صوتی

هشدار نوری

نمایش نوع گاز دارای مشکل

محدودیت‌ها:

امکان قطع جریان گاز ندارد.

در زمان تعمیرات به تنهایی کاربردی نیست.

برای ایزوله کردن بخش‌ها نیاز به ولوباکس جداگانه دارد.

۳. ولوآلارم (Valve Alarm)

ولوآلارم ترکیبی از دو دستگاه بالا است و هم وظیفه قطع و وصل گاز و هم پایش فشار و اعلام هشدار را انجام می‌دهد.

به همین دلیل، امروزه این تجهیز به‌عنوان راهکار استاندارد در بسیاری از پروژه‌های جدید بیمارستانی استفاده می‌شود.



قابلیت‌های ولوآلارم:

قطع و وصل جریان گاز

نمایش فشار لحظه‌ای

پایش مداوم شبکه

هشدار صوتی و نوری

نمایش خطاها

افزایش ایمنی بیمارستان

کاهش زمان واکنش در شرایط اضطراری

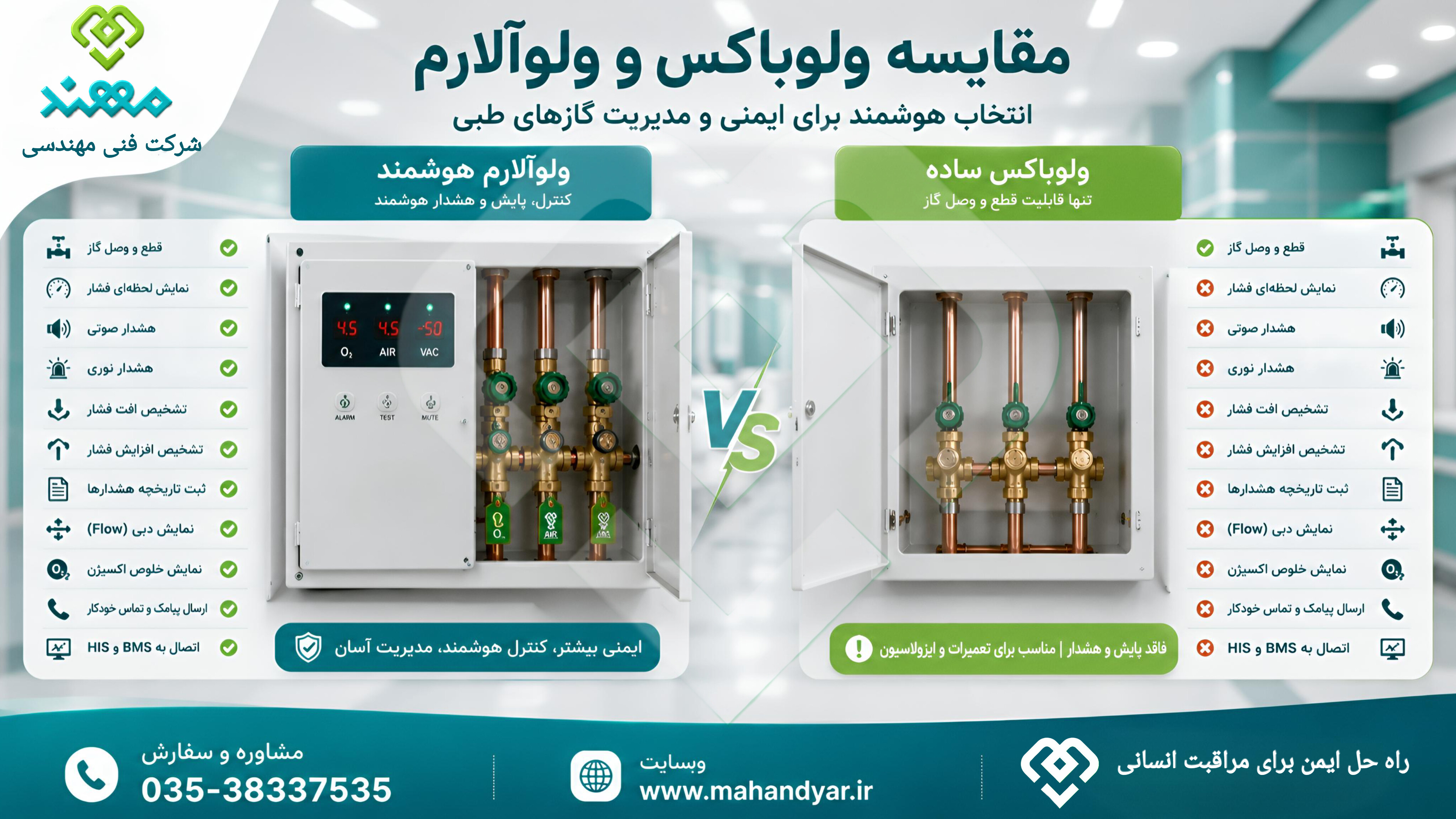

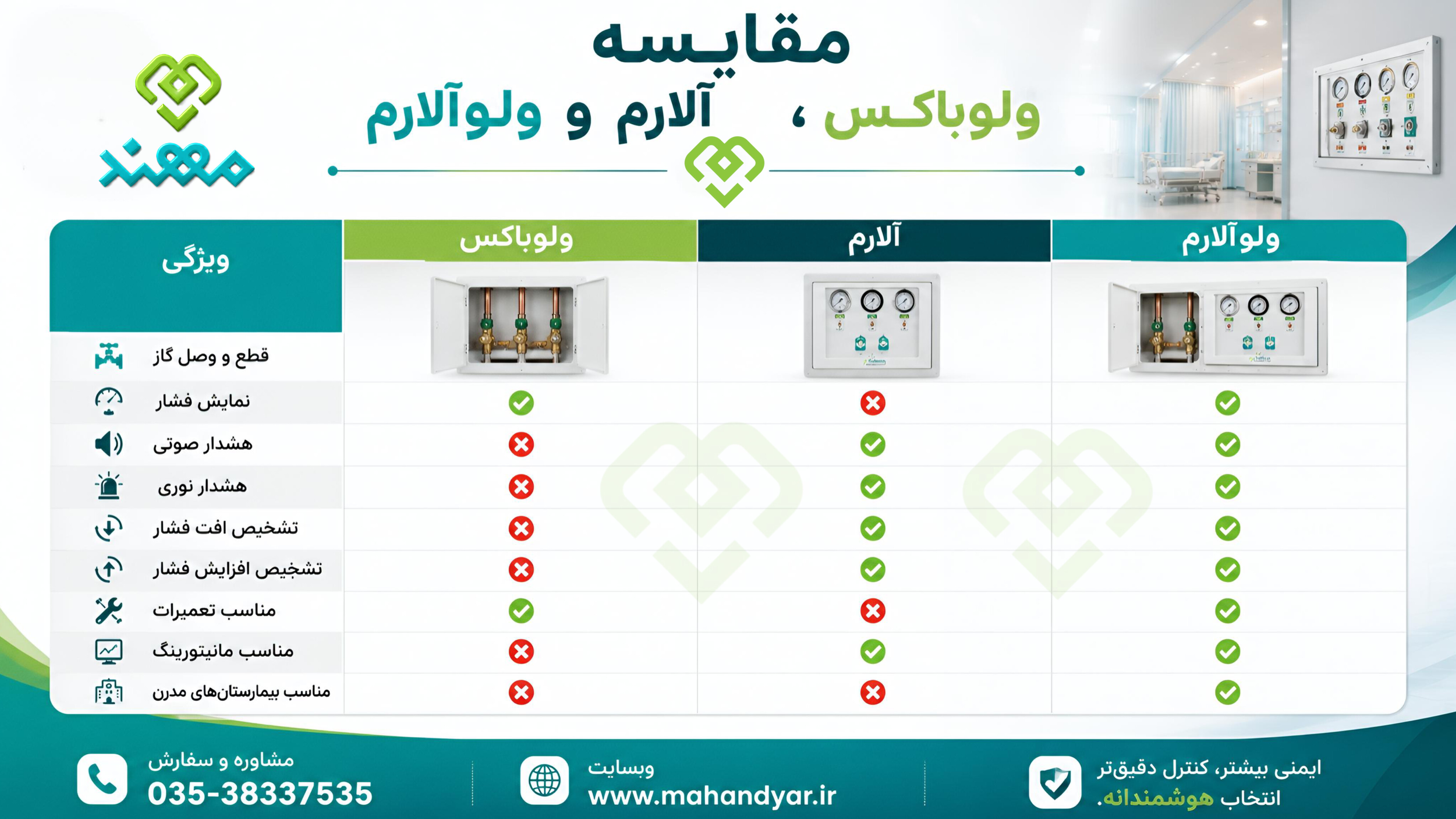

مقایسه ولوباکس، آلارم و ولوآلارم

چرا ولوآلارم انتخاب بهتری است؟

در بیمارستان، هر ثانیه اهمیت دارد. اگر فشار اکسیژن کاهش یابد یا شبکه دچار نشتی شود، اطلاع‌رسانی سریع می‌تواند از بروز حادثه جلوگیری کند.

اگر تنها ولوباکس نصب شده باشد، هیچ هشداری صادر نمی‌شود و ممکن است کادر درمان زمانی متوجه مشکل شوند که عملکرد تجهیزات پزشکی مختل شده یا بیمار با افت اکسیژن مواجه شده باشد.

در مقابل، ولوآلارم به‌صورت لحظه‌ای وضعیت شبکه را کنترل می‌کند و هم‌زمان امکان قطع جریان گاز همان بخش را نیز فراهم می‌سازد. این موضوع باعث می‌شود زمان تشخیص و رفع مشکل به حداقل برسد.

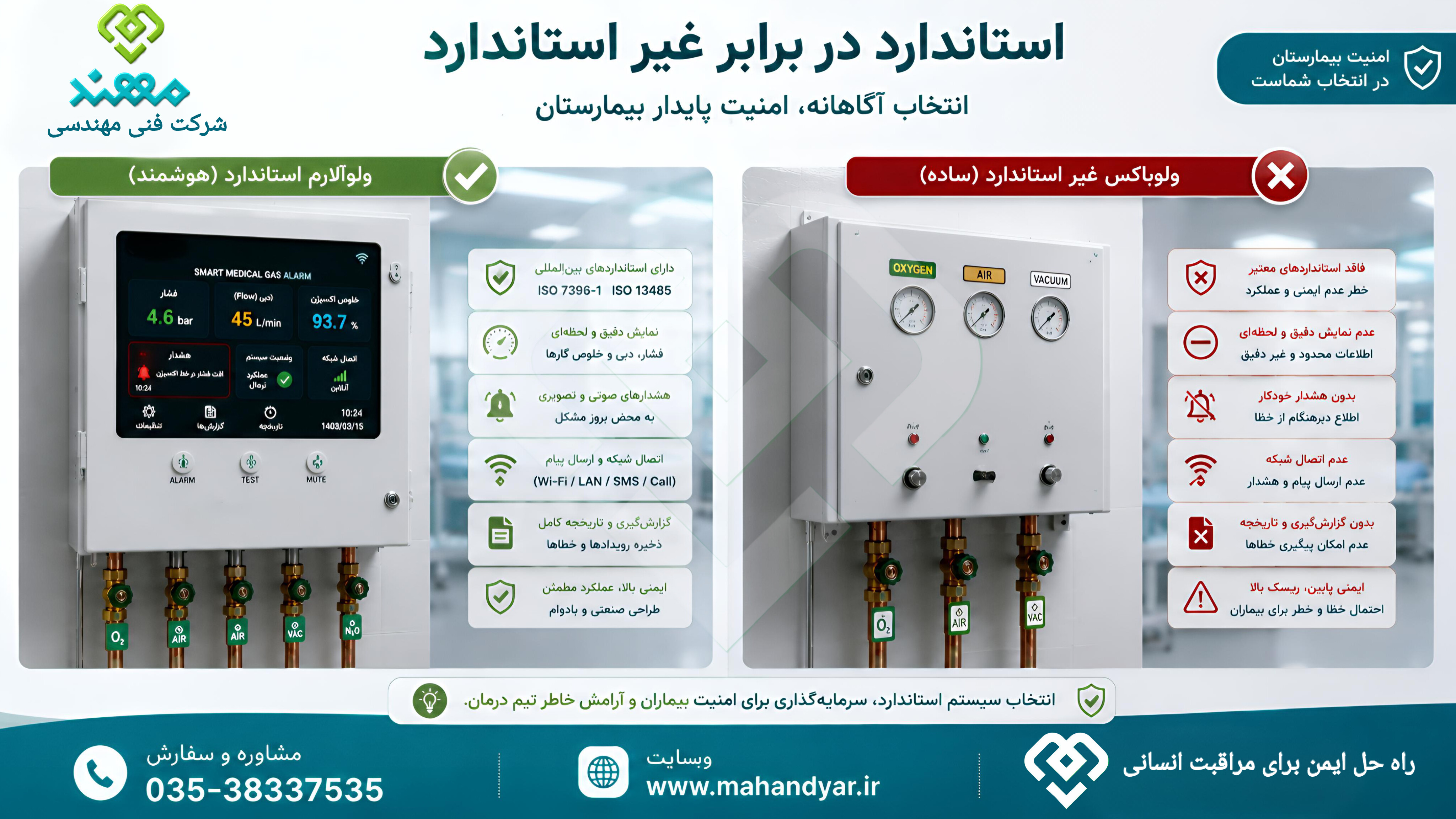

آیا هنوز استفاده از ولوباکس ساده منطقی است؟

در پروژه‌های کوچک یا مراکز درمانی با امکانات محدود، ممکن است از ولوباکس ساده استفاده شود؛ اما در بیمارستان‌های عمومی، تخصصی و فوق‌تخصصی که بخش‌هایی مانند ICU، NICU، CCU و اتاق عمل دارند، استفاده از ولوآلارم استاندارد به‌مراتب ایمن‌تر و مطابق با الزامات روز است.

هزینه اولیه کمتر یک ولوباکس ساده، در برابر خطرات احتمالی ناشی از عدم اطلاع از افت فشار یا قطع گاز، قابل توجیه نیست. در بسیاری از موارد، یک هشدار به‌موقع می‌تواند از خسارت‌های مالی سنگین و حتی تهدید جان بیماران جلوگیری کند.



-----



نحوه عملکرد ولوباکس گازهای طبی

ولوباکس در نگاه اول ممکن است یک جعبه فلزی ساده به نظر برسد، اما در واقع یکی از مهم‌ترین تجهیزات ایمنی شبکه گازهای طبی بیمارستان است. طراحی صحیح، انتخاب شیر مناسب، سایز لوله‌ها و محل نصب ولوباکس، تأثیر مستقیمی بر عملکرد کل سیستم توزیع گازهای طبی دارد.

وظیفه اصلی ولوباکس این است که در صورت نیاز، جریان گازهای طبی را برای یک بخش مشخص از بیمارستان به‌صورت ایمن و سریع قطع یا وصل کند، بدون آنکه عملکرد سایر بخش‌ها مختل شود.



مسیر حرکت گاز در داخل ولوباکس

عملکرد ولوباکس بسیار ساده اما کاملاً مهندسی‌شده است.

گاز طبی از سانترال بیمارستان (مانند اکسیژن، هوای فشرده یا وکیوم) وارد شبکه لوله‌کشی مسی می‌شود.

لوله مسی به ورودی ولوباکس متصل می‌شود.

جریان گاز از داخل شیر توپی (Ball Valve) عبور می‌کند.

در حالت عادی، شیر کاملاً باز است و گاز بدون افت فشار قابل توجه به سمت بخش موردنظر جریان می‌یابد.

هنگام تعمیرات یا شرایط اضطراری، با چرخاندن اهرم شیر به اندازه ۹۰ درجه، مسیر عبور گاز به‌طور کامل بسته می‌شود.

پس از رفع مشکل، شیر دوباره در وضعیت باز قرار می‌گیرد و جریان گاز برقرار می‌شود.

این مکانیزم ساده باعث می‌شود عملیات قطع و وصل در چند ثانیه انجام شود.



چرا در ولوباکس از شیر توپی (Ball Valve) استفاده می‌شود؟

در تجهیزات استاندارد گازهای طبی، معمولاً از شیر توپی تمام‌گذر (Full Port Ball Valve) استفاده می‌شود، زیرا:

افت فشار بسیار کمی ایجاد می‌کند.

مسیر عبور گاز تقریباً هم‌اندازه قطر داخلی لوله است.

باز و بسته شدن سریع با چرخش ۹۰ درجه انجام می‌شود.

احتمال گیر کردن یا خرابی مکانیکی پایین است.

آب‌بندی بسیار مناسبی دارد و خطر نشتی را کاهش می‌دهد.

عمر کاری بالایی دارد و نیاز به تعمیرات کمتری دارد.

استفاده از شیرهای غیراستاندارد یا نیمه‌گذر می‌تواند باعث افت فشار و کاهش راندمان شبکه گازهای طبی شود.

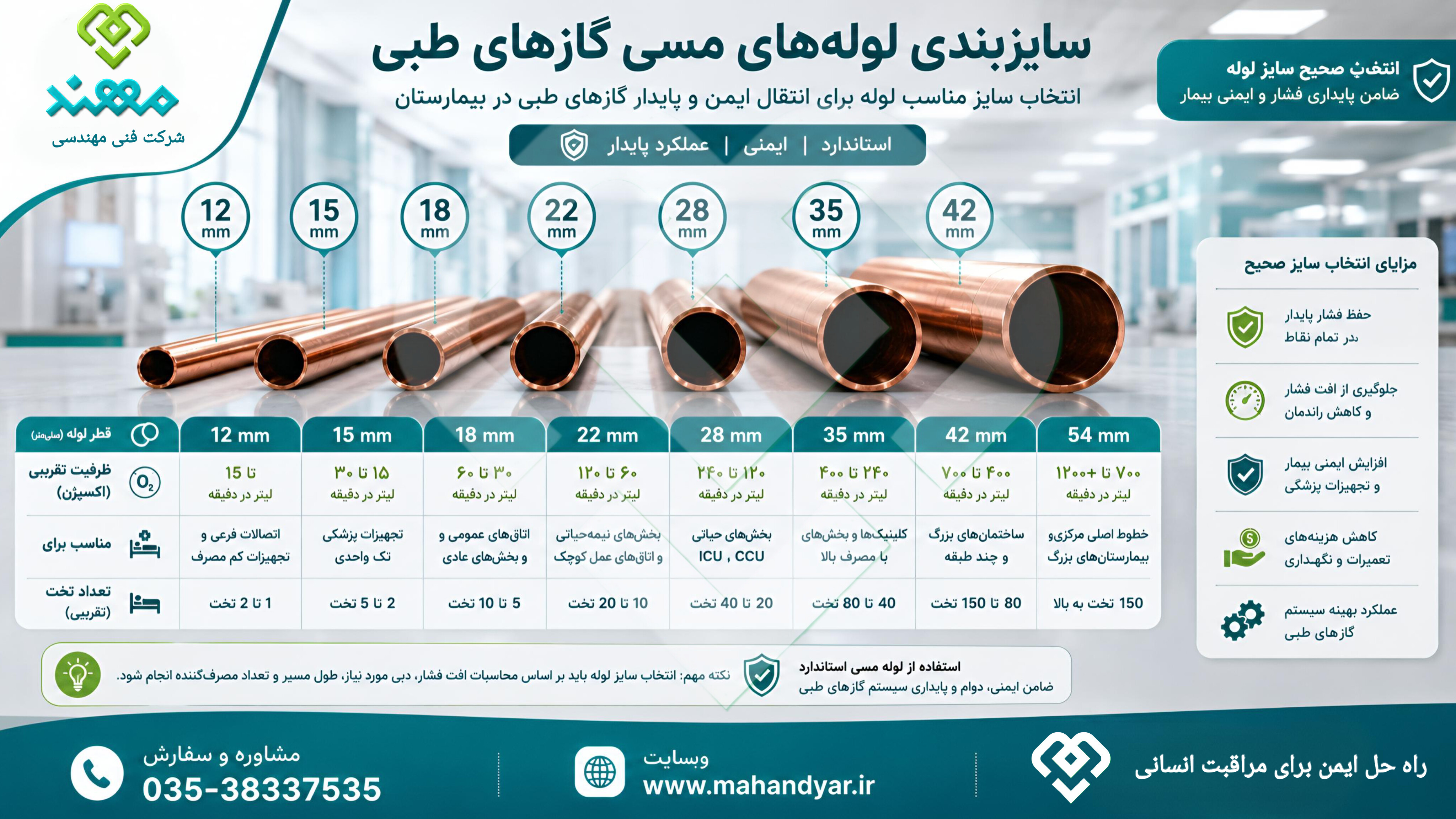

چرا لوله‌های مسی ولوباکس سایزبندی دارند؟

یکی از مهم‌ترین نکاتی که گاهی نادیده گرفته می‌شود، انتخاب قطر مناسب لوله‌های مسی متصل به ولوباکس است.

قطر لوله نباید صرفاً بر اساس فضای موجود یا قیمت انتخاب شود، بلکه باید بر اساس موارد زیر طراحی شود:

تعداد تخت‌های تحت پوشش

نوع بخش بیمارستان (ICU، اتاق عمل، بستری و...)

نوع گاز طبی

حداکثر دبی مصرفی

فشار کاری سیستم

احتمال توسعه آینده بخش

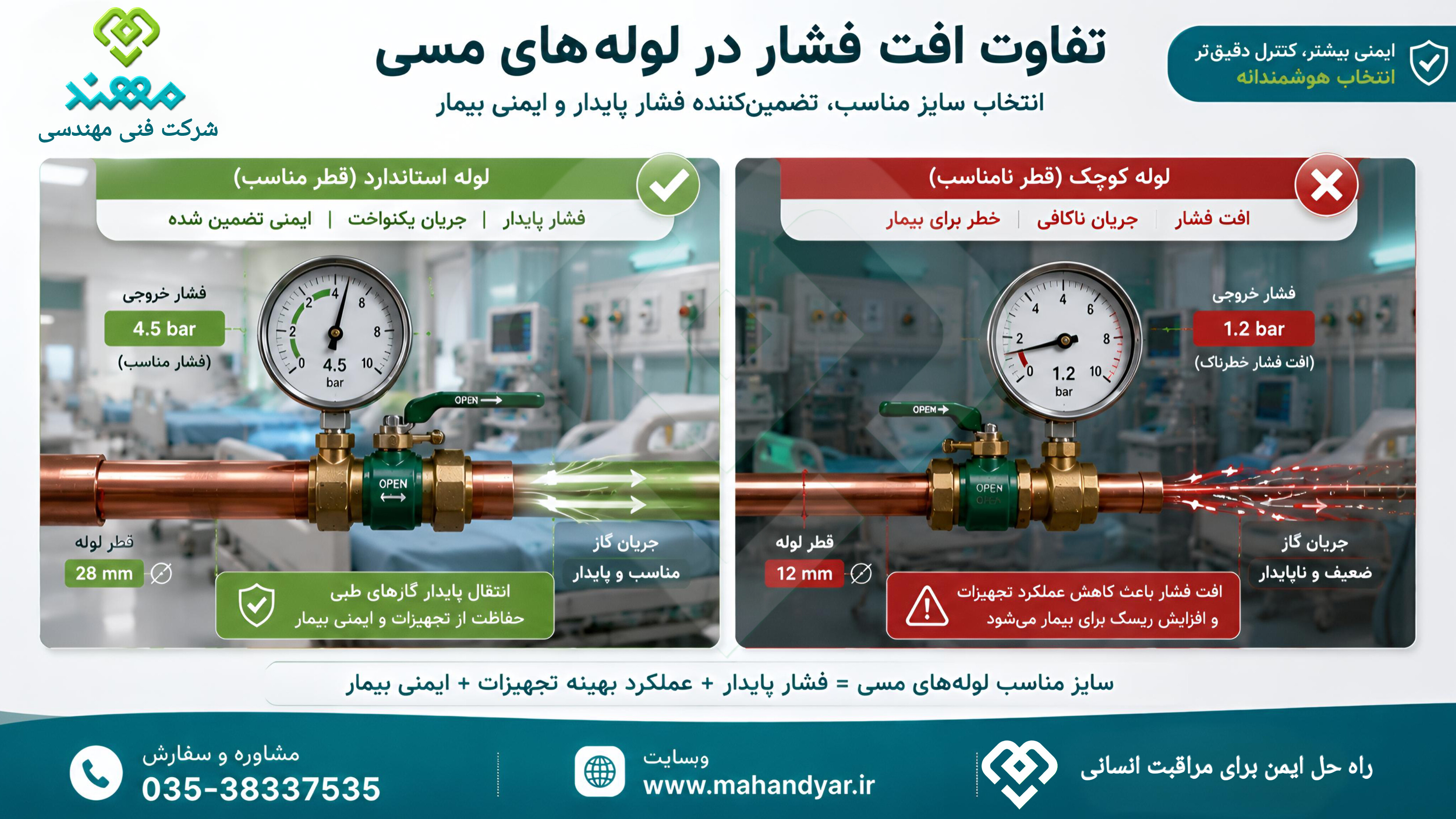

اگر سایز لوله کوچک انتخاب شود چه اتفاقی می‌افتد؟

کوچک بودن قطر لوله می‌تواند مشکلات جدی ایجاد کند، از جمله:

افت فشار در زمان مصرف هم‌زمان

کاهش دبی گاز

نرسیدن اکسیژن کافی به تجهیزات پزشکی

عملکرد نامناسب ونتیلاتورها و دستگاه‌های بیهوشی

افزایش بار روی تجهیزات سانترال

کاهش کیفیت خدمات درمانی

این مشکل معمولاً در زمان اوج مصرف، مانند همه‌گیری بیماری‌ها یا افزایش تعداد بیماران، بیشتر نمایان می‌شود.

اگر سایز لوله بیش از حد بزرگ انتخاب شود چه می‌شود؟

انتخاب لوله بزرگ‌تر از نیاز نیز همیشه مزیت نیست و می‌تواند باعث:

افزایش هزینه خرید لوله و اتصالات

افزایش هزینه نصب

اشغال فضای بیشتر

افزایش حجم گاز داخل شبکه

دشوارتر شدن کنترل و تست سیستم

بنابراین، انتخاب سایز مناسب باید بر اساس محاسبات مهندسی انجام شود، نه حدس یا تجربه شخصی.

چرا اتصالات ولوباکس به لوله مسی جوش داده می‌شوند؟

در سیستم‌های استاندارد گازهای طبی، اتصال لوله‌های مسی به ولوباکس معمولاً به‌صورت جوشکاری سخت (Brazing) انجام می‌شود و استفاده از اتصالات رزوه‌ای یا مهره‌ماسوره در مسیر اصلی توصیه نمی‌شود.



مزایای اتصال جوشی عبارت‌اند از:

آب‌بندی کامل

کاهش احتمال نشتی

مقاومت بالا در برابر فشار

دوام طولانی‌مدت

کاهش نیاز به تعمیرات

انطباق با استانداردهای گازهای طبی



محل نصب ولوباکس چرا اهمیت دارد؟

ولوباکس باید در محلی نصب شود که:

به‌راحتی در دسترس کادر فنی باشد.

در مواقع اضطراری بتوان در کمترین زمان به آن دسترسی پیدا کرد.

از آسیب‌های فیزیکی و ضربه محافظت شود.

مسیر تردد را مسدود نکند.

دارای برچسب مشخص‌کننده نوع گاز و محدوده تحت پوشش باشد.

نصب ولوباکس در مکان‌های نامناسب یا پنهان، زمان واکنش در شرایط بحرانی را افزایش داده و می‌تواند روند مدیریت حادثه را با مشکل مواجه کند.



یک نکته مهم در انتخاب ولوباکس

بسیاری تصور می‌کنند همه ولوباکس‌ها عملکرد یکسانی دارند، در حالی که کیفیت ساخت، نوع شیر، جنس بدنه، کیفیت جوشکاری، استاندارد لوله‌های مسی و دقت مونتاژ، تأثیر مستقیمی بر ایمنی و طول عمر این تجهیز دارد.

انتخاب یک ولوباکس استاندارد و باکیفیت، سرمایه‌گذاری برای حفظ ایمنی بیماران و کاهش هزینه‌های تعمیر و نگهداری در سال‌های آینده است.



-----



نحوه عملکرد آلارم گازهای طبی

آلارم گازهای طبی، مغز نظارتی شبکه توزیع گازهای طبی بیمارستان است. برخلاف ولوباکس که تنها وظیفه قطع و وصل جریان گاز را بر عهده دارد، آلارم به‌صورت ۲۴ ساعته و بدون وقفه وضعیت خطوط گازهای طبی را پایش می‌کند و در صورت بروز هرگونه اختلال، بلافاصله هشدار می‌دهد.

هدف اصلی این سیستم، تشخیص سریع مشکلات قبل از آن است که عملکرد تجهیزات پزشکی یا سلامت بیماران تحت تأثیر قرار گیرد.

آلارم چگونه فشار گاز را اندازه‌گیری می‌کند؟

در هر خط گاز طبی، یک یا چند سنسور فشار (Pressure Transmitter) نصب می‌شود. این سنسورها فشار واقعی گاز را به‌طور مداوم اندازه‌گیری کرده و اطلاعات را به برد الکترونیکی آلارم ارسال می‌کنند.

برد الکترونیکی، مقادیر اندازه‌گیری‌شده را با محدوده‌های از پیش تعیین‌شده مقایسه می‌کند. اگر فشار در محدوده مجاز باشد، دستگاه وضعیت عادی را نمایش می‌دهد. اما اگر فشار از حد مجاز کمتر یا بیشتر شود، سیستم هشدار فعال می‌شود.

مراحل عملکرد آلارم

عملکرد آلارم را می‌توان در چند مرحله خلاصه کرد:

اندازه‌گیری فشار: سنسورها فشار هر گاز را به‌صورت لحظه‌ای ثبت می‌کنند.

ارسال اطلاعات: داده‌ها به برد الکترونیکی منتقل می‌شوند.

تحلیل اطلاعات: نرم‌افزار داخلی دستگاه فشار را با مقادیر استاندارد مقایسه می‌کند.

تشخیص خطا: در صورت افت فشار، افزایش فشار یا قطع جریان، دستگاه نوع خطا را تشخیص می‌دهد.

اعلام هشدار: هشدار صوتی و نوری فعال شده و نوع گاز دارای مشکل روی نمایشگر مشخص می‌شود.

ثبت رویداد: در مدل‌های پیشرفته، زمان و نوع خطا در حافظه دستگاه ذخیره می‌شود.

آلارم چه خطاهایی را تشخیص می‌دهد؟

یک آلارم استاندارد قادر است موارد زیر را شناسایی کند:

افت فشار اکسیژن

افزایش فشار اکسیژن

افت فشار هوای فشرده پزشکی

افت عملکرد سیستم وکیوم

کاهش فشار نیتروس اکساید

قطع کامل جریان گاز

خرابی سنسورهای فشار

قطع برق دستگاه

اختلال در ارتباط با سیستم مانیتورینگ (در مدل‌های شبکه‌ای)

واکنش آلارم هنگام بروز مشکل

به‌محض تشخیص یک خطا، آلارم چند اقدام را به‌صورت هم‌زمان انجام می‌دهد:

فعال شدن آژیر هشدار

روشن شدن چراغ هشدار

نمایش نام گاز دارای مشکل

نمایش نوع خطا (افت فشار، افزایش فشار یا قطع گاز)

ثبت رویداد در حافظه دستگاه (در مدل‌های پیشرفته)

در برخی مدل‌های پیشرفته، امکان بی‌صدا کردن موقت آژیر وجود دارد، اما هشدار تصویری تا زمان رفع مشکل همچنان فعال باقی می‌ماند.

نقش آلارم در جلوگیری از حوادث

فرض کنید سیستم اکسیژن‌ساز بیمارستان دچار افت خلوص یا کاهش فشار شده است. اگر هیچ سیستم آلارمی وجود نداشته باشد، ممکن است این مشکل زمانی مشخص شود که بیماران یا تجهیزات پزشکی دچار اختلال شوند.

اما با وجود آلارم، افت فشار در همان لحظات اولیه شناسایی می‌شود و تیم تأسیسات می‌تواند پیش از آنکه مشکل به بخش‌های درمانی برسد، اقدامات لازم را انجام دهد.

این تشخیص سریع، از مهم‌ترین دلایل استفاده از آلارم در بیمارستان‌های استاندارد است.

محدودیت آلارم

با وجود تمام مزایای آلارم، این دستگاه یک محدودیت مهم دارد:

آلارم قادر به قطع یا وصل جریان گاز نیست.

به‌عبارت دیگر، اگر دستگاه اعلام کند که فشار اکسیژن کاهش یافته است، اپراتور برای ایزوله کردن بخش یا قطع جریان گاز همچنان به ولوباکس نیاز خواهد داشت.

به همین دلیل، در بیمارستان‌های مدرن از ولوآلارم استفاده می‌شود؛ سیستمی که هم‌زمان وظیفه پایش، هشدار و کنترل جریان گاز را انجام می‌دهد.

چرا دقت سنسورهای آلارم اهمیت دارد؟

دقت پایین سنسورها می‌تواند باعث ایجاد هشدارهای اشتباه یا حتی عدم تشخیص یک مشکل واقعی شود. بنابراین در انتخاب آلارم باید به کیفیت سنسورها، کالیبراسیون، پایداری اندازه‌گیری و قابلیت اطمینان دستگاه توجه ویژه داشت.

در تجهیزات استاندارد، سنسورها باید در بازه‌های زمانی مشخص کالیبره شوند تا دقت اندازه‌گیری در طول زمان حفظ شود.



-----



نحوه عملکرد ولوآلارم (Valve Alarm)

ولوآلارم، ترکیبی هوشمند از ولوباکس و آلارم گازهای طبی است که دو وظیفه بسیار مهم را به‌صورت هم‌زمان انجام می‌دهد:

کنترل و قطع و وصل جریان گازهای طبی

پایش لحظه‌ای وضعیت شبکه و اعلام هشدار در صورت بروز هرگونه اختلال

به همین دلیل، ولوآلارم را می‌توان مرکز فرماندهی هر بخش از شبکه گازهای طبی بیمارستان دانست؛ جایی که هم امکان کنترل جریان گاز وجود دارد و هم وضعیت عملکرد شبکه به‌صورت لحظه‌ای تحت نظارت است.

عملکرد ولوآلارم از لحظه ورود گاز تا مصرف

در یک سیستم استاندارد، گازهای طبی مانند اکسیژن، هوای فشرده، وکیوم یا نیتروس اکساید پس از خروج از سانترال مرکزی، وارد شبکه لوله‌کشی مسی بیمارستان می‌شوند. پیش از ورود به هر بخش، این خطوط از داخل ولوآلارم عبور می‌کنند.

در این مرحله، دو فرآیند به‌طور هم‌زمان انجام می‌شود:

۱. کنترل جریان گاز

هر خط گاز از داخل شیر توپی استاندارد (Ball Valve) عبور می‌کند. در شرایط عادی، شیر باز است و گاز بدون افت فشار به بخش موردنظر می‌رسد.

اگر نیاز به تعمیرات، سرویس یا ایزوله کردن یک بخش باشد، تکنسین تنها با چرخاندن اهرم شیر، جریان همان بخش را قطع می‌کند؛ بدون اینکه سایر بخش‌های بیمارستان تحت تأثیر قرار گیرند.

۲. پایش مداوم فشار گاز

هم‌زمان با عبور گاز، سنسورهای فشار نصب‌شده در ولوآلارم، فشار هر خط را به‌صورت لحظه‌ای اندازه‌گیری می‌کنند.

اطلاعات اندازه‌گیری‌شده به برد الکترونیکی دستگاه ارسال می‌شود و پردازنده داخلی، آن‌ها را با محدوده استاندارد مقایسه می‌کند.

در صورت طبیعی بودن شرایط، وضعیت هر گاز به‌صورت عادی روی نمایشگر نمایش داده می‌شود.

واکنش ولوآلارم هنگام بروز مشکل

اگر هرگونه اختلال در شبکه ایجاد شود، ولوآلارم در چند ثانیه واکنش نشان می‌دهد.

برای مثال:

کاهش فشار اکسیژن

افزایش فشار هوای فشرده

کاهش خلأ (وکیوم)

قطع جریان یکی از گازها

خرابی سنسور

اختلال در سانترال گازهای طبی

در این شرایط، دستگاه به‌صورت هم‌زمان اقدامات زیر را انجام می‌دهد:

روشن شدن چراغ هشدار

فعال شدن آژیر هشدار

نمایش نوع گاز دارای مشکل

نمایش نوع خطا

ثبت رویداد در حافظه (در مدل‌های پیشرفته)

این قابلیت باعث می‌شود تیم فنی قبل از آنکه اختلال به بیماران آسیب برساند، مشکل را شناسایی و برطرف کند.



عملکرد ولوآلارم هوشمند (نسل جدید)

نسل جدید ولوآلارم‌ها تنها به نمایش فشار محدود نیستند و به یک سیستم مانیتورینگ پیشرفته تبدیل شده‌اند.

این تجهیزات می‌توانند اطلاعات زیر را به‌صورت لحظه‌ای نمایش دهند:

فشار هر گاز طبی

دبی (Flow) هر خط

خلوص اکسیژن تولیدی

وضعیت کمپرسورهای پزشکی

وضعیت سیستم وکیوم

وضعیت اکسیژن‌ساز

وضعیت برق دستگاه

تاریخچه هشدارها

زمان وقوع هر خطا

مدت زمان ادامه هر خطا

این اطلاعات به مسئول تأسیسات کمک می‌کند تا قبل از وقوع بحران، مشکلات را شناسایی و برطرف کند.



قابلیت تماس و ارسال پیامک

یکی از مهم‌ترین قابلیت‌های ولوآلارم‌های پیشرفته، استفاده از ماژول سیم‌کارت است.

در صورت بروز هرگونه خطا، دستگاه می‌تواند:

به مسئول تأسیسات تماس بگیرد.

پیامک هشدار ارسال کند.

هم‌زمان به چند شماره اطلاع‌رسانی کند.

نوع خطا و محل وقوع آن را در پیام مشخص کند.

این قابلیت به‌ویژه در ساعات شب، تعطیلات یا زمانی که اپراتور در محل حضور ندارد، اهمیت بسیار زیادی دارد.

اتصال به سیستم مدیریت ساختمان (BMS)

در بیمارستان‌های هوشمند، ولوآلارم می‌تواند به سیستم مدیریت ساختمان (BMS) متصل شود.

در این حالت، تمامی اطلاعات مربوط به فشار گازها، هشدارها و وضعیت تجهیزات به اتاق مانیتورینگ مرکزی ارسال می‌شود و مدیر تأسیسات می‌تواند وضعیت کل بیمارستان را از یک نقطه کنترل کند.



چرا ولوآلارم از ولوباکس و آلارم جداگانه بهتر است؟

استفاده از ولوآلارم مزایای متعددی دارد:

کاهش تعداد تجهیزات نصب‌شده

اشغال فضای کمتر

کاهش هزینه نصب و کابل‌کشی

سهولت در بهره‌برداری

افزایش سرعت واکنش در شرایط اضطراری

مدیریت یکپارچه شبکه گازهای طبی

افزایش ایمنی بیماران

کاهش احتمال خطای انسانی

تسهیل سرویس و نگهداری

به همین دلایل، امروزه در بسیاری از پروژه‌های جدید بیمارستانی، به‌جای نصب ولوباکس و آلارم به‌صورت جداگانه، از ولوآلارم استفاده می‌شود.

نکته تخصصی

در طراحی یک ولوآلارم پیشرفته، تنها نمایش فشار کافی نیست. یک سیستم حرفه‌ای باید قابلیت توسعه و ارتقا داشته باشد تا در آینده بتوان امکاناتی مانند نمایش دبی، نمایش خلوص اکسیژن، ثبت تاریخچه خطاها، اتصال به BMS، ارسال پیامک و تماس خودکار، و مانیتورینگ از راه دور را نیز به آن اضافه کرد. این ویژگی‌ها موجب می‌شوند ولوآلارم از یک تجهیز هشداردهنده ساده به یک سامانه هوشمند مدیریت گازهای طبی تبدیل شود.



-----



انواع ولوباکس گازهای طبی

ولوباکس‌های گازهای طبی بر اساس تعداد گازهای قابل کنترل، محل نصب، نوع طراحی، جنس بدنه، سایز لوله‌های مسی و استاندارد ساخت در مدل‌های مختلفی تولید می‌شوند. انتخاب نوع مناسب ولوباکس، یکی از مهم‌ترین مراحل طراحی شبکه گازهای طبی است؛ زیرا انتخاب نادرست می‌تواند باعث افت فشار، دشواری در تعمیرات، افزایش هزینه‌ها و حتی کاهش ایمنی بیمارستان شود.

در ادامه، انواع مختلف ولوباکس را بررسی می‌کنیم.

۱. ولوباکس تک‌گاز (Single Gas Valve Box)

این مدل برای کنترل یک نوع گاز طبی طراحی شده است و معمولاً در بخش‌هایی استفاده می‌شود که تنها یک گاز موردنیاز است.

برای مثال:

فقط اکسیژن

فقط وکیوم

فقط هوای فشرده

مزایا:

ابعاد کوچک

قیمت مناسب

نصب آسان

تعمیرات ساده

کاربردها:

کلینیک‌ها

درمانگاه‌ها

مراکز تصویربرداری

اتاق‌های ایزوله

۲. ولوباکس دوگاز

در این مدل، دو شیر مستقل داخل یک باکس قرار می‌گیرد.

نمونه رایج:

اکسیژن + وکیوم

اکسیژن + هوای فشرده

این مدل برای مراکزی مناسب است که تعداد گازهای مصرفی محدود است.

۳. ولوباکس سه‌گاز

یکی از پرکاربردترین مدل‌ها در بیمارستان‌ها است.

معمولاً شامل:

اکسیژن

وکیوم

هوای فشرده

بخش‌های بستری، ICU و CCU معمولاً از این مدل استفاده می‌کنند.

۴. ولوباکس چهارگاز

این مدل علاوه بر سه گاز اصلی، یک گاز دیگر نیز کنترل می‌کند.

مانند:

اکسیژن

وکیوم

هوای فشرده

نیتروس اکساید

کاربرد اصلی آن در اتاق عمل و بخش‌های جراحی است.

۵. ولوباکس پنج‌گاز و شش‌گاز

در بیمارستان‌های بزرگ و مراکز فوق‌تخصصی از ولوباکس‌های چندگازه استفاده می‌شود.

این مدل‌ها می‌توانند هم‌زمان گازهای زیر را کنترل کنند:

اکسیژن

وکیوم

هوای فشرده

نیتروس اکساید

دی‌اکسید کربن

نیتروژن

AGSS

انواع ولوباکس از نظر محل نصب

ولوباکس توکار

در این مدل، باکس داخل دیوار نصب می‌شود و فقط درب آن قابل مشاهده است.

مزایا:

ظاهر زیبا

اشغال فضای کمتر

محافظت بیشتر از تجهیزات

مناسب بیمارستان‌های نوساز

ولوباکس روکار

این مدل روی سطح دیوار نصب می‌شود.

مزایا:

نصب سریع

مناسب پروژه‌های بازسازی

دسترسی آسان برای تعمیرات

انواع ولوباکس از نظر جنس بدنه

بدنه فولادی با رنگ الکترواستاتیک

رایج‌ترین نوع ولوباکس در بیمارستان‌ها است.

ویژگی‌ها:

مقاومت بالا

ضد زنگ

رنگ مقاوم در برابر مواد ضدعفونی‌کننده

قیمت مناسب

بدنه استیل ضدزنگ (Stainless Steel)

این مدل بیشتر در محیط‌های حساس استفاده می‌شود.

مانند:

اتاق عمل

صنایع دارویی

آزمایشگاه‌های پیشرفته

مزایا:

مقاومت بسیار بالا در برابر خوردگی

شست‌وشوی آسان

طول عمر زیاد

ظاهر زیباتر

انواع ولوباکس از نظر شیر داخلی

شیر توپی Full Port

این نوع شیر بهترین انتخاب برای گازهای طبی است زیرا:

افت فشار بسیار کم

عبور کامل جریان

عملکرد سریع

عمر طولانی

شیرهای غیراستاندارد

متأسفانه برخی تولیدکنندگان برای کاهش قیمت از شیرهای صنعتی معمولی استفاده می‌کنند.

این شیرها معمولاً:

افت فشار بیشتری ایجاد می‌کنند.

عمر کمتری دارند.

احتمال نشتی در آن‌ها بیشتر است.

برای گازهای طبی طراحی نشده‌اند.



انواع ولوباکس از نظر سایز لوله

ولوباکس‌ها متناسب با قطر لوله‌های مسی تولید می‌شوند.

برای مثال:

۱۲ میلی‌متر

۱۵ میلی‌متر

۱۸ میلی‌متر

۲۲ میلی‌متر

۲۸ میلی‌متر

۳۵ میلی‌متر

۴۲ میلی‌متر

۵۴ میلی‌متر

انتخاب قطر مناسب باید بر اساس محاسبات مهندسی، دبی مصرف، تعداد تخت‌ها و استانداردهای طراحی انجام شود، نه صرفاً بر اساس موجودی یا قیمت.

ولوباکس استاندارد چه ویژگی‌هایی دارد؟

یک ولوباکس استاندارد باید دارای ویژگی‌های زیر باشد:

استفاده از شیر Full Port مخصوص گازهای طبی

بدنه مقاوم با پوشش ضدخوردگی

درب قفل‌دار با دسترسی آسان

امکان مشاهده وضعیت شیر بدون باز کردن درب

برچسب مشخص‌کننده نوع گاز

لوله‌های مسی با کیفیت و مطابق استاندارد

اتصالات مناسب برای جوشکاری سخت (Brazing)

قابلیت تحمل فشار کاری شبکه

طراحی مناسب برای سرویس و نگهداری

نکته مهم در خرید ولوباکس

یکی از اشتباهات رایج، انتخاب ولوباکس تنها بر اساس قیمت است. ممکن است دو ولوباکس از نظر ظاهری مشابه باشند، اما تفاوت در کیفیت شیر، جنس بدنه، ضخامت ورق، کیفیت لوله‌های مسی و استاندارد ساخت، تأثیر مستقیمی بر ایمنی، دوام و عملکرد آن‌ها دارد.

در تجهیزات گازهای طبی، کیفیت و انطباق با استانداردها باید بر قیمت اولویت داشته باشد؛ زیرا خرابی یک ولوباکس یا عملکرد نامناسب آن می‌تواند کل عملکرد یک بخش درمانی را تحت تأثیر قرار دهد.



-----



انواع آلارم گازهای طبی بیمارستانی

آلارم‌های گازهای طبی با توجه به فناوری ساخت، محل نصب، نوع نمایش اطلاعات، تعداد گازهای قابل کنترل و امکانات ارتباطی در مدل‌های مختلفی تولید می‌شوند. انتخاب آلارم مناسب نقش مهمی در افزایش ایمنی بیماران، کاهش زمان واکنش در شرایط اضطراری و مدیریت صحیح شبکه گازهای طبی دارد.

امروزه با پیشرفت فناوری، آلارم‌های بیمارستانی از مدل‌های ساده چراغ‌دار به سامانه‌های هوشمند مانیتورینگ تبدیل شده‌اند که علاوه بر نمایش فشار، اطلاعات متنوعی از وضعیت شبکه را در اختیار مسئولان تأسیسات قرار می‌دهند.

۱. آلارم آنالوگ گازهای طبی

این مدل از قدیمی‌ترین انواع آلارم است و معمولاً از گیج‌های عقربه‌ای برای نمایش فشار استفاده می‌کند.

ویژگی‌ها

نمایش فشار به‌صورت عقربه‌ای

چراغ هشدار

آژیر هشدار

ساختمان ساده

هزینه پایین

مزایا

قیمت مناسب

تعمیرات آسان

عملکرد قابل قبول در پروژه‌های کوچک

معایب

دقت کمتر نسبت به مدل‌های دیجیتال

عدم ثبت اطلاعات

عدم ارتباط با سیستم‌های مانیتورینگ

عدم ذخیره تاریخچه خطاها

۲. آلارم دیجیتال

این مدل امروزه پرکاربردترین نوع آلارم در بیمارستان‌ها محسوب می‌شود.

تمام اطلاعات روی صفحه‌نمایش دیجیتال نمایش داده می‌شود و دقت اندازه‌گیری بسیار بالاتر از مدل‌های آنالوگ است.

امکانات

نمایش فشار هر گاز

هشدار صوتی

هشدار نوری

نمایش نوع گاز

نمایش وضعیت عادی یا هشدار

کالیبراسیون دقیق

مزایا

دقت بالا

خوانایی بهتر

کاربری آسان

عمر بیشتر

۳. آلارم لمسی (Touch Screen)

نسل جدید آلارم‌های بیمارستانی از نمایشگرهای لمسی استفاده می‌کنند.

این مدل‌ها علاوه بر نمایش اطلاعات، امکان تنظیمات مختلف را نیز در اختیار کاربران قرار می‌دهند.

قابلیت‌ها

صفحه نمایش رنگی

نمایش نمودارها

منوی فارسی یا انگلیسی

تنظیم محدوده هشدار

مشاهده تاریخچه خطاها

تنظیمات پیشرفته



۴. آلارم محلی (Area Alarm)

این نوع آلارم در هر بخش بیمارستان نصب می‌شود.

برای مثال:

ICU

CCU

NICU

اتاق عمل

اورژانس

زایشگاه

هدف آن کنترل فشار گاز همان بخش است.

اگر تنها در همان قسمت مشکلی ایجاد شود، هشدار فقط برای همان بخش فعال می‌شود.

۵. آلارم مرکزی (Master Alarm)

این مدل در اتاق تأسیسات یا مرکز کنترل بیمارستان نصب می‌شود.

وظیفه آن نظارت بر تمامی بخش‌های بیمارستان است.

اگر در هر قسمت بیمارستان افت فشار یا خرابی ایجاد شود، آلارم مرکزی آن را نمایش می‌دهد.

۶. آلارم سانترال گازهای طبی

این نوع آلارم مستقیماً وضعیت تجهیزات سانترال را کنترل می‌کند.

از جمله:

اکسیژن‌ساز

کمپرسورهای پزشکی

سیستم وکیوم

منیفولد سیلندرها

مخزن اکسیژن مایع

در صورت خرابی هر یک از تجهیزات سانترال، هشدار صادر می‌شود.

۷. آلارم هوشمند (Smart Medical Gas Alarm)

این مدل پیشرفته‌ترین نسل آلارم‌های بیمارستانی است.

علاوه بر فشار، اطلاعات متعددی از شبکه را کنترل می‌کند.

امکانات

نمایش فشار هر گاز

نمایش دبی (Flow)

نمایش خلوص اکسیژن

ثبت تاریخچه هشدارها

ثبت زمان وقوع خطا

ذخیره اطلاعات

گزارش‌گیری

نمایش وضعیت تجهیزات سانترال

اتصال به شبکه بیمارستان

۸. آلارم تحت شبکه (Network Alarm)

این مدل از طریق شبکه LAN یا Ethernet به سایر تجهیزات متصل می‌شود.

مزایا:

مانیتورینگ از اتاق کنترل

ارسال اطلاعات به سرور

کنترل هم‌زمان چندین بخش

امکان توسعه سیستم

۹. آلارم متصل به BMS

در بیمارستان‌های هوشمند، آلارم می‌تواند به سیستم مدیریت ساختمان (BMS) متصل شود.

در این حالت، تمام هشدارها و وضعیت گازهای طبی در اتاق کنترل مرکزی ساختمان نیز قابل مشاهده خواهد بود.

۱۰. آلارم سیم‌کارت‌خور (GSM Alarm)

این مدل یکی از کاربردی‌ترین انواع آلارم برای بیمارستان‌های امروزی است.

در صورت بروز خطا، دستگاه می‌تواند:

پیامک ارسال کند.

تماس تلفنی برقرار کند.

چند مسئول مختلف را هم‌زمان مطلع کند.

نوع خطا را در متن پیام اعلام کند.

این قابلیت در زمان شب، تعطیلات یا زمانی که مسئول تأسیسات در محل حضور ندارد، اهمیت بسیار زیادی دارد.

کدام نوع آلارم برای بیمارستان مناسب‌تر است؟

انتخاب آلارم به عواملی مانند اندازه بیمارستان، تعداد بخش‌ها، نوع خدمات درمانی و بودجه پروژه بستگی دارد. با این حال، برای بیمارستان‌های عمومی و تخصصی، استفاده از آلارم دیجیتال یا هوشمند به دلیل دقت بیشتر، قابلیت توسعه و امکانات مدیریتی، انتخاب مناسب‌تری است.

اگر هدف تنها نمایش فشار باشد، یک آلارم دیجیتال استاندارد پاسخ‌گو خواهد بود؛ اما اگر بیمارستان به دنبال افزایش ایمنی، ثبت اطلاعات، مدیریت از راه دور و کاهش زمان واکنش در شرایط بحرانی باشد، استفاده از آلارم هوشمند یا ولوآلارم پیشرفته توصیه می‌شود.

نکته تخصصی

در سال‌های اخیر، طراحی آلارم‌های گازهای طبی از یک سیستم صرفاً هشداردهنده به سمت سامانه‌های مدیریت هوشمند شبکه گازهای طبی حرکت کرده است. این روند باعث شده است که آلارم، علاوه بر اعلام خطر، به ابزاری برای پایش، تحلیل و مدیریت عملکرد شبکه تبدیل شود و نقش مهمی در افزایش ایمنی و بهره‌وری بیمارستان ایفا کند.



-----



انواع ولوآلارم (Valve Alarm) گازهای طبی بیمارستانی

ولوآلارم‌ها بر اساس سطح امکانات، نوع نمایشگر، تعداد گازهای قابل کنترل، فناوری مانیتورینگ و قابلیت‌های ارتباطی در مدل‌های مختلفی طراحی و تولید می‌شوند. انتخاب نوع مناسب ولوآلارم، به اندازه بیمارستان، تعداد بخش‌ها، حساسیت مراکز درمانی و سطح ایمنی موردنیاز بستگی دارد.

در سال‌های اخیر، فناوری ولوآلارم‌ها پیشرفت چشمگیری داشته است. در حالی که مدل‌های اولیه تنها فشار گازها را نمایش می‌دادند، نسل جدید این تجهیزات به سامانه‌های هوشمند مدیریت گازهای طبی تبدیل شده‌اند که علاوه بر کنترل فشار، اطلاعاتی مانند دبی، خلوص اکسیژن، وضعیت تجهیزات سانترال، تاریخچه خطاها و هشدارهای هوشمند را نیز ارائه می‌دهند.



۱. ولوآلارم استاندارد

ولوآلارم استاندارد رایج‌ترین مدل مورد استفاده در بیمارستان‌ها است و وظایف اصلی آن شامل کنترل جریان گاز و پایش فشار خطوط می‌شود.

امکانات

شیر قطع و وصل گاز

نمایش فشار هر گاز

هشدار صوتی

هشدار نوری

نمایش وضعیت عادی یا هشدار

پنل دسترسی به شیرها

این مدل برای بسیاری از بخش‌های بیمارستانی مناسب است و نیازهای پایه را به‌خوبی پوشش می‌دهد.

۲. ولوآلارم دیجیتال

در این مدل، تمامی اطلاعات روی یک نمایشگر دیجیتال نمایش داده می‌شود و دقت اندازه‌گیری نسبت به مدل‌های ساده بیشتر است.

ویژگی‌ها

نمایش فشار هر گاز به‌صورت عددی

نمایش وضعیت هر خط

تنظیم محدوده هشدار

دقت اندازه‌گیری بالا

کاربری آسان

قابلیت کالیبراسیون

این مدل در بیمارستان‌های عمومی و تخصصی کاربرد گسترده‌ای دارد.

۳. ولوآلارم لمسی (Touch Screen)

این مدل به نمایشگر رنگی لمسی مجهز است و امکانات مدیریتی بیشتری را در اختیار کاربران قرار می‌دهد.

قابلیت‌ها

صفحه‌نمایش لمسی

نمایش نمودار تغییرات فشار

منوی فارسی و انگلیسی

تنظیمات پیشرفته

مشاهده تاریخچه هشدارها

مدیریت کاربران

نمایش وضعیت هر گاز به‌صورت گرافیکی

۴. ولوآلارم هوشمند (Smart Valve Alarm)

این مدل، نسل جدید ولوآلارم‌های بیمارستانی است و علاوه بر فشار، اطلاعات بیشتری از شبکه گازهای طبی را پایش می‌کند.

امکانات

نمایش فشار لحظه‌ای هر گاز

هشدار صوتی و نوری

ثبت تاریخچه خطاها

ثبت زمان وقوع هشدار

نمایش وضعیت تجهیزات سانترال

ثبت رویدادها

قابلیت گزارش‌گیری

مدیریت چندین بخش بیمارستان

این مدل برای بیمارستان‌های بزرگ، مراکز آموزشی و درمانی و بیمارستان‌های فوق‌تخصصی مناسب است.

۵. ولوآلارم پیشرفته با نمایش دبی (Flow Monitoring)

در بسیاری از مواقع، فشار شبکه طبیعی است اما مقدار گاز عبوری کاهش یافته یا بیش از حد افزایش پیدا کرده است. در چنین شرایطی، اندازه‌گیری فشار به‌تنهایی کافی نیست.

ولوآلارم‌های پیشرفته با استفاده از فلومتر یا سنسورهای دبی، میزان جریان واقعی گاز را نیز اندازه‌گیری می‌کنند.



مزایا

تشخیص کاهش دبی

تشخیص افزایش غیرعادی مصرف

شناسایی نشتی‌های احتمالی

مدیریت بهتر مصرف گاز

تحلیل عملکرد بخش‌های مختلف بیمارستان

۶. ولوآلارم با نمایش خلوص اکسیژن

این مدل مخصوص بیمارستان‌هایی است که از اکسیژن‌ساز (PSA) استفاده می‌کنند.

در این دستگاه، علاوه بر فشار، درصد خلوص اکسیژن نیز به‌صورت لحظه‌ای نمایش داده می‌شود.

اگر خلوص اکسیژن از محدوده استاندارد (معمولاً ۹۳±۳ درصد) کمتر شود، دستگاه بلافاصله هشدار می‌دهد تا پیش از رسیدن اکسیژن با کیفیت نامناسب به بیماران، مشکل برطرف شود.

۷. ولوآلارم سیم‌کارت‌خور (GSM Valve Alarm)

یکی از کاربردی‌ترین امکانات نسل جدید ولوآلارم‌ها، تجهیز آن‌ها به ماژول سیم‌کارت است.

در صورت بروز هرگونه خطا، دستگاه می‌تواند:

تماس تلفنی برقرار کند.

پیامک هشدار ارسال کند.

به چند شماره مختلف اطلاع‌رسانی کند.

نوع خطا و محل وقوع آن را اعلام کند.

این قابلیت باعث می‌شود حتی در ساعات غیراداری یا هنگام عدم حضور مسئول تأسیسات، مشکلات شبکه بدون تأخیر اطلاع‌رسانی شوند.

۸. ولوآلارم متصل به BMS

در بیمارستان‌های هوشمند، ولوآلارم می‌تواند به سیستم مدیریت ساختمان (Building Management System) متصل شود.

این قابلیت امکان مشاهده و کنترل وضعیت شبکه گازهای طبی را از اتاق کنترل مرکزی فراهم می‌کند و به مدیریت بهتر تأسیسات بیمارستان کمک می‌کند.

۹. ولوآلارم تحت شبکه (LAN / Ethernet)

این مدل قابلیت اتصال به شبکه داخلی بیمارستان را دارد و اطلاعات را به‌صورت لحظه‌ای به سرور یا مرکز مانیتورینگ ارسال می‌کند.

مزایای آن عبارت‌اند از:

مانیتورینگ هم‌زمان چندین بخش

ثبت خودکار اطلاعات

دسترسی آسان به داده‌ها

توسعه آسان سیستم در آینده

۱۰. ولوآلارم نسل جدید؛ مرکز مدیریت هوشمند گازهای طبی

پیشرفته‌ترین نسل ولوآلارم‌ها، تنها یک دستگاه هشداردهنده نیستند، بلکه یک سامانه هوشمند مدیریت شبکه گازهای طبی محسوب می‌شوند.

این سیستم‌ها می‌توانند امکانات زیر را به‌صورت یکپارچه ارائه دهند:

نمایش فشار تمامی گازهای طبی

نمایش دبی لحظه‌ای هر خط

نمایش خلوص اکسیژن

ثبت تاریخچه کامل هشدارها

ذخیره اطلاعات و گزارش‌گیری

هشدار صوتی و نوری

تماس خودکار از طریق سیم‌کارت

ارسال پیامک هشدار

اتصال به BMS

اتصال به HIS یا سیستم‌های مدیریت بیمارستان

مانیتورینگ از راه دور

تعریف سطوح دسترسی برای کاربران

نمایش وضعیت تجهیزات سانترال مانند اکسیژن‌ساز، کمپرسور و وکیوم

امکان توسعه نرم‌افزاری و سخت‌افزاری در آینده

نتیجه‌گیری

هرچه سطح خدمات درمانی و حساسیت بخش‌های بیمارستان بیشتر باشد، نیاز به ولوآلارم‌های هوشمند و پیشرفته نیز افزایش می‌یابد. اگرچه مدل‌های استاندارد برای بسیاری از کاربردها مناسب هستند، اما در بیمارستان‌های مدرن، استفاده از ولوآلارم‌هایی با قابلیت نمایش دبی، خلوص اکسیژن، ثبت رویدادها، ارتباط شبکه‌ای و اطلاع‌رسانی خودکار، می‌تواند نقش مهمی در افزایش ایمنی بیماران، کاهش زمان واکنش و مدیریت بهتر تأسیسات ایفا کند.



-----



کاربردهای ولوباکس، آلارم و ولوآلارم در بیمارستان

سیستم گازهای طبی یکی از مهم‌ترین زیرساخت‌های هر مرکز درمانی است و تقریباً در تمام بخش‌های بیمارستان مورد استفاده قرار می‌گیرد. به همین دلیل، ولوباکس، آلارم و ولوآلارم تنها یک تجهیز تأسیساتی نیستند، بلکه بخشی از سیستم ایمنی بیمارستان محسوب می‌شوند که وظیفه حفاظت از جان بیماران و تضمین تداوم خدمات درمانی را بر عهده دارند.

محل نصب و نوع این تجهیزات باید بر اساس نوع بخش، تعداد تخت‌ها، میزان مصرف گاز و سطح حساسیت آن بخش تعیین شود.

۱. اتاق عمل (Operating Room)

اتاق عمل یکی از حساس‌ترین بخش‌های بیمارستان است. در این بخش، قطع حتی چند ثانیه‌ای اکسیژن یا هوای فشرده می‌تواند عملکرد دستگاه بیهوشی و ونتیلاتور را مختل کند.

در اتاق عمل معمولاً گازهای زیر استفاده می‌شوند:

اکسیژن پزشکی

هوای فشرده پزشکی

وکیوم

نیتروس اکساید

AGSS (سیستم تخلیه گازهای بیهوشی)

استفاده از ولوآلارم هوشمند در این بخش باعث می‌شود هرگونه افت فشار یا اختلال در همان لحظات اولیه شناسایی شود.

۲. بخش مراقبت‌های ویژه (ICU)

بیماران ICU معمولاً به ونتیلاتور، مانیتور و تجهیزات وابسته به اکسیژن متصل هستند.

در این بخش، ولوآلارم نقش بسیار مهمی در حفظ ایمنی بیماران دارد، زیرا:

افت فشار اکسیژن سریع تشخیص داده می‌شود.

خرابی سیستم وکیوم مشخص می‌شود.

امکان قطع ایمن گاز برای تعمیرات وجود دارد.

سایر بخش‌های بیمارستان تحت تأثیر قرار نمی‌گیرند.

۳. بخش مراقبت‌های ویژه قلب (CCU)

در CCU نیز بسیاری از بیماران به اکسیژن و تجهیزات درمانی وابسته هستند.

ولوآلارم در این بخش باعث می‌شود:

هرگونه اختلال در شبکه فوراً اعلام شود.

زمان واکنش تیم تأسیسات کاهش یابد.

از بروز وقفه در درمان بیماران جلوگیری شود.

۴. بخش مراقبت ویژه نوزادان (NICU)

در NICU، دقت و پایداری سیستم گازهای طبی اهمیت دوچندان دارد.

نوزادان نارس به تغییرات فشار و کیفیت اکسیژن بسیار حساس هستند.

در این بخش، استفاده از ولوآلارم پیشرفته با قابلیت نمایش خلوص اکسیژن می‌تواند نقش مهمی در افزایش ایمنی داشته باشد.

۵. اورژانس

در اورژانس، سرعت عمل اهمیت زیادی دارد.

در صورت بروز حادثه یا افزایش ناگهانی تعداد بیماران، مصرف گازهای طبی ممکن است به‌طور قابل توجهی افزایش یابد.

ولوآلارم می‌تواند:

افت فشار ناشی از افزایش مصرف را تشخیص دهد.

مسئولان را سریع مطلع کند.

از اختلال در خدمات درمانی جلوگیری نماید.

۶. بخش بستری

اگرچه حساسیت بخش‌های بستری نسبت به ICU کمتر است، اما همچنان وجود ولوباکس یا ولوآلارم برای مدیریت تعمیرات و افزایش ایمنی ضروری است.

در صورت بروز نشتی، تنها همان بخش از مدار خارج می‌شود و سایر بخش‌ها بدون مشکل به فعالیت ادامه می‌دهند.

۷. زایشگاه

در زایشگاه، اکسیژن، هوای فشرده و وکیوم در فرآیند زایمان طبیعی و سزارین نقش مهمی دارند.

وجود ولوآلارم باعث می‌شود:

وضعیت گازها به‌صورت مداوم کنترل شود.

در صورت بروز مشکل، هشدار فوری صادر شود.

عملیات درمان بدون وقفه ادامه یابد.

۸. بخش دیالیز

دستگاه‌های دیالیز برای عملکرد صحیح به هوای فشرده پزشکی نیاز دارند.

کاهش فشار یا قطع گاز می‌تواند عملکرد دستگاه را مختل کند.

به همین دلیل استفاده از ولوآلارم در این بخش نیز توصیه می‌شود.

۹. ریکاوری

بیماران پس از عمل جراحی معمولاً تا زمان پایدار شدن شرایط جسمی در ریکاوری تحت مراقبت قرار می‌گیرند.

اکسیژن و وکیوم از مهم‌ترین گازهای مورد استفاده در این بخش هستند.

وجود ولوآلارم، ایمنی این مرحله حساس را افزایش می‌دهد.

۱۰. بخش تصویربرداری و درمانگاه‌ها

در بخش‌هایی مانند MRI، CT Scan یا برخی درمانگاه‌های تخصصی نیز بسته به نوع خدمات، استفاده از ولوباکس یا ولوآلارم می‌تواند برای مدیریت بهتر شبکه گازهای طبی مفید باشد.

چرا در هر بخش باید ولوآلارم مستقل نصب شود؟

یکی از اصول مهم در طراحی شبکه گازهای طبی این است که هر بخش اصلی بیمارستان باید دارای ولوآلارم مستقل باشد.

این کار مزایای زیر را دارد:

تعمیرات بدون قطع گاز سایر بخش‌ها

افزایش سرعت رفع خرابی

مدیریت آسان‌تر شبکه

کاهش خطر برای بیماران

کاهش زمان توقف خدمات درمانی

افزایش ایمنی در شرایط اضطراری

برای مثال، اگر در بخش ICU نشتی ایجاد شود، تنها همان بخش از طریق ولوآلارم ایزوله می‌شود و اکسیژن اتاق عمل، اورژانس یا NICU قطع نخواهد شد.

نقش ولوآلارم در مدیریت بحران

در شرایط بحرانی مانند آتش‌سوزی، زلزله، ترکیدگی لوله یا خرابی تجهیزات سانترال، ولوآلارم به تیم تأسیسات اجازه می‌دهد در کوتاه‌ترین زمان ممکن بخش آسیب‌دیده را از مدار خارج کرده و هم‌زمان از طریق هشدارهای صوتی، نوری یا ارتباطی، سایر مسئولان را مطلع سازد.

این ویژگی، زمان واکنش را کاهش داده و احتمال گسترش حادثه را به حداقل می‌رساند.

جمع‌بندی این بخش

هرچه حساسیت یک بخش بیمارستان بیشتر باشد، استفاده از تجهیزات پیشرفته‌تر نیز اهمیت بیشتری پیدا می‌کند. در بخش‌هایی مانند اتاق عمل، ICU، NICU و CCU، استفاده از ولوآلارم هوشمند به‌جای ولوباکس ساده، سطح ایمنی را به‌طور قابل توجهی افزایش می‌دهد و امکان نظارت دائمی بر عملکرد شبکه گازهای طبی را فراهم می‌سازد.



------



چرا برخی بیمارستان‌ها فقط از ولوباکس ساده استفاده می‌کنند و این تصمیم چه خطراتی دارد؟

یکی از اشتباهات رایج در برخی پروژه‌های بیمارستانی، درمانگاه‌ها و مراکز درمانی، استفاده از ولوباکس ساده به جای ولوآلارم است. دلیل این تصمیم در بسیاری از موارد، کاهش هزینه اولیه خرید تجهیزات است. در نگاه اول، ولوباکس ساده ارزان‌تر به نظر می‌رسد، اما اگر هزینه‌های ناشی از خرابی، توقف خدمات درمانی یا حتی به خطر افتادن جان بیماران را در نظر بگیریم، این صرفه‌جویی می‌تواند به یکی از پرهزینه‌ترین تصمیم‌های یک مرکز درمانی تبدیل شود.

چرا بعضی مراکز فقط ولوباکس نصب می‌کنند؟

دلایل این موضوع معمولاً شامل موارد زیر است:

کاهش هزینه اولیه پروژه

محدود بودن بودجه ساخت یا تجهیز بیمارستان

آشنا نبودن کارفرما با تفاوت ولوباکس و ولوآلارم

پیشنهاد تجهیزات ارزان‌تر توسط برخی پیمانکاران

تصور اشتباه مبنی بر اینکه «ولوباکس به‌تنهایی کافی است»

حذف تجهیزات مانیتورینگ برای کاهش هزینه مناقصه

در بسیاری از موارد، این تصمیم تنها بر اساس قیمت گرفته می‌شود، نه بر اساس الزامات ایمنی و استانداردهای فنی.

بزرگ‌ترین مشکل ولوباکس ساده چیست؟

ولوباکس ساده فقط یک شیر قطع و وصل است و هیچ اطلاعاتی درباره وضعیت شبکه ارائه نمی‌دهد.

به عبارت دیگر، اگر:

فشار اکسیژن کاهش پیدا کند،

کمپرسور هوای فشرده دچار خرابی شود،

سیستم وکیوم از کار بیفتد،

نشتی در خطوط لوله ایجاد شود،

یا حتی جریان یکی از گازها به‌طور کامل قطع شود،

ولوباکس هیچ هشدار یا اخطاری صادر نمی‌کند و کادر درمان یا مسئول تأسیسات ممکن است تا زمان بروز مشکل برای بیمار، از وقوع آن مطلع نشوند.

خطرات استفاده از ولوباکس ساده

استفاده از ولوباکس بدون سیستم هشدار می‌تواند پیامدهای زیر را به همراه داشته باشد:

۱. تشخیص دیرهنگام خرابی

در نبود آلارم، خرابی تجهیزات سانترال یا افت فشار گاز ممکن است برای مدت طولانی پنهان بماند.

۲. افزایش خطر برای بیماران

بیماران بستری در ICU، NICU، CCU و اتاق عمل بیشترین وابستگی را به گازهای طبی دارند. هرگونه اختلال در تأمین این گازها می‌تواند روند درمان را مختل کرده و جان بیماران را در معرض خطر قرار دهد.

۳. افزایش زمان رفع مشکل

وقتی هیچ هشداری وجود نداشته باشد، تیم تأسیسات باید ابتدا محل خرابی را پیدا کند و سپس اقدامات لازم را انجام دهد. این موضوع زمان واکنش را افزایش می‌دهد.

۴. افزایش هزینه‌های تعمیرات

خرابی‌های کوچک که به‌موقع شناسایی نشوند، ممکن است به مشکلات بزرگ‌تر و هزینه‌های سنگین تعمیرات منجر شوند.

۵. اختلال در خدمات بیمارستان

در برخی موارد، برای یافتن محل خرابی ناچار می‌شوند بخش بزرگی از شبکه را از مدار خارج کنند که این موضوع می‌تواند خدمات درمانی را مختل کند.

یک مثال واقعی

فرض کنید در نیمه‌شب، کمپرسور هوای فشرده پزشکی به دلیل نقص فنی، فشار خروجی خود را از دست می‌دهد.

اگر بیمارستان فقط ولوباکس داشته باشد، هیچ هشداری صادر نمی‌شود و این مشکل ممکن است زمانی مشخص شود که دستگاه‌های بیهوشی یا ونتیلاتورها دچار افت عملکرد شوند.

اما اگر ولوآلارم نصب شده باشد، در همان لحظات اولیه:

هشدار صوتی و نوری فعال می‌شود.

نوع گاز دارای مشکل مشخص می‌شود.

در مدل‌های هوشمند، پیامک یا تماس خودکار برای مسئول تأسیسات ارسال می‌شود.

در نتیجه، قبل از آنکه اختلال بر روند درمان بیماران اثر بگذارد، مشکل قابل پیگیری و رفع خواهد بود.

آیا اختلاف قیمت ارزش این ریسک را دارد؟

در بسیاری از پروژه‌ها، اختلاف قیمت بین یک ولوباکس ساده و یک ولوآلارم استاندارد در مقایسه با هزینه کل اجرای سیستم گازهای طبی یا ساخت بیمارستان، بسیار ناچیز است.

در مقابل، مزایای ولوآلارم شامل:

افزایش ایمنی بیماران

کاهش زمان واکنش

کاهش هزینه‌های ناشی از خرابی

تسهیل مدیریت تأسیسات

افزایش قابلیت اطمینان شبکه

سرمایه‌گذاری اولیه را کاملاً توجیه می‌کند.

توصیه به مدیران و کارفرمایان

هنگام خرید تجهیزات گازهای طبی، قیمت نباید تنها معیار تصمیم‌گیری باشد. تجهیزی که قرار است از جان بیماران محافظت کند، باید بر اساس کیفیت، استاندارد، قابلیت اطمینان و امکانات فنی انتخاب شود.

انتخاب ولوآلارم استاندارد، به معنای سرمایه‌گذاری در ایمنی، کیفیت خدمات درمانی و کاهش ریسک‌های آینده است؛ موضوعی که در بلندمدت هم از نظر فنی و هم از نظر اقتصادی، به نفع بیمارستان خواهد بود.



------



تفاوت ولوآلارم استاندارد و ولوآلارم غیراستاندارد؛ چرا قیمت پایین همیشه به‌صرفه نیست؟

در بازار تجهیزات گازهای طبی، ولوآلارم‌ها با قیمت‌های بسیار متفاوتی عرضه می‌شوند. در نگاه اول، ممکن است دو دستگاه از نظر ظاهر کاملاً مشابه باشند، اما ظاهر یکسان، به معنای کیفیت و عملکرد یکسان نیست.

در بسیاری از پروژه‌ها، تنها به دلیل پایین‌تر بودن قیمت، از ولوآلارم‌های غیراستاندارد استفاده می‌شود؛ تصمیمی که می‌تواند در آینده باعث افزایش هزینه‌های تعمیرات، خرابی سیستم و حتی به خطر افتادن جان بیماران شود.

ولوآلارم استاندارد چه ویژگی‌هایی دارد؟

یک ولوآلارم استاندارد باید مطابق استانداردهای معتبر طراحی و ساخته شده باشد و تمامی قطعات آن برای استفاده در سیستم گازهای طبی مناسب باشند.

ویژگی‌های مهم یک ولوآلارم استاندارد عبارت‌اند از:

استفاده از شیر توپی Full Port مخصوص گازهای طبی

سنسورهای فشار با دقت و پایداری بالا

برد الکترونیکی صنعتی با قابلیت کارکرد ۲۴ ساعته

نمایشگر واضح و خوانا

هشدار صوتی و نوری پرقدرت

امکان کالیبراسیون سنسورها

استفاده از لوله‌های مسی استاندارد و تمیز (Medical Grade)

جوشکاری سخت (Brazing) مطابق استاندارد

قابلیت سرویس و تعمیر آسان

کیفیت بالای اتصالات و آب‌بندی

مقاومت در برابر رطوبت، گردوغبار و مواد ضدعفونی‌کننده

قابلیت توسعه و اتصال به سیستم‌های مانیتورینگ

ولوآلارم غیراستاندارد چه مشکلاتی دارد؟

برخی محصولات ارزان‌قیمت با هدف کاهش هزینه تولید، از قطعات بی‌کیفیت یا نامناسب استفاده می‌کنند. این موضوع ممکن است در ابتدا مشخص نباشد، اما در طول زمان مشکلات متعددی ایجاد می‌کند.

رایج‌ترین ایرادها عبارت‌اند از:

استفاده از شیرهای صنعتی معمولی به جای شیر مخصوص گازهای طبی

سنسورهای فشار با دقت پایین

هشدارهای اشتباه یا عدم تشخیص خطا

نمایشگرهای بی‌کیفیت و کم‌نور

برد الکترونیکی با عمر کوتاه

اتصالات ضعیف و احتمال نشتی

نبود امکان کالیبراسیون

نبود خدمات پس از فروش و قطعات یدکی

خرابی مکرر در شرایط کاری بیمارستان

خطرات استفاده از ولوآلارم غیراستاندارد

استفاده از تجهیزات غیراستاندارد فقط یک مشکل فنی نیست، بلکه می‌تواند پیامدهای جدی برای عملکرد بیمارستان داشته باشد.

از مهم‌ترین خطرات می‌توان به موارد زیر اشاره کرد:

هشدار ندادن هنگام افت فشار واقعی

اگر سنسور یا برد دستگاه کیفیت مناسبی نداشته باشد، ممکن است افت فشار اکسیژن را تشخیص ندهد و هیچ هشداری صادر نشود.

هشدارهای کاذب

گاهی دستگاه بدون وجود مشکل واقعی، هشدار صادر می‌کند. این موضوع باعث بی‌اعتمادی کاربران به سیستم هشدار شده و در آینده ممکن است هشدارهای واقعی نیز نادیده گرفته شوند.

افزایش احتمال خرابی

کیفیت پایین قطعات باعث افزایش تعداد خرابی‌ها، هزینه‌های تعمیر و از مدار خارج شدن دستگاه می‌شود.

توقف خدمات درمانی

خرابی ولوآلارم در زمان مناسب ممکن است باعث تأخیر در تشخیص مشکلات شبکه و اختلال در ارائه خدمات درمانی شود.

تفاوت قیمت؛ هزینه یا سرمایه‌گذاری؟

بسیاری از خریداران تنها به قیمت اولیه توجه می‌کنند، در حالی که باید هزینه چرخه عمر (Life Cycle Cost) را در نظر گرفت.

یک ولوآلارم استاندارد ممکن است در ابتدا قیمت بیشتری داشته باشد، اما به دلیل:

طول عمر بالاتر

خرابی کمتر

دقت بیشتر

کاهش هزینه‌های تعمیر

کاهش ریسک توقف خدمات

افزایش ایمنی بیماران

در بلندمدت، انتخابی اقتصادی‌تر و مطمئن‌تر خواهد بود.

هنگام خرید ولوآلارم به چه نکاتی توجه کنیم؟

پیش از خرید، بهتر است موارد زیر بررسی شود:

آیا دستگاه مطابق استانداردهای بین‌المللی طراحی شده است؟

آیا سنسورها قابلیت کالیبراسیون دارند؟

آیا شیرهای استفاده‌شده مخصوص گازهای طبی هستند؟

آیا نمایشگر خوانایی کافی دارد؟

آیا امکان توسعه و اتصال به BMS یا سیستم مانیتورینگ وجود دارد؟

آیا قطعات یدکی و خدمات پس از فروش در دسترس هستند؟

آیا سازنده سابقه اجرای پروژه‌های بیمارستانی معتبر دارد؟

نتیجه‌گیری

در تجهیزات گازهای طبی، کیفیت و قابلیت اطمینان بسیار مهم‌تر از قیمت اولیه است. ولوآلارم وظیفه نظارت بر یکی از حیاتی‌ترین زیرساخت‌های بیمارستان را بر عهده دارد و کوچک‌ترین خطا در عملکرد آن می‌تواند پیامدهای جبران‌ناپذیری به همراه داشته باشد.

بنابراین، انتخاب یک ولوآلارم استاندارد، باکیفیت و قابل اعتماد نه‌تنها یک خرید تجهیزات، بلکه سرمایه‌گذاری برای حفظ ایمنی بیماران، افزایش بهره‌وری بیمارستان و کاهش هزینه‌های آینده است.



------



چرا لوله‌های مسی ولوباکس سایزبندی دارند؟ راهنمای انتخاب سایز مناسب بر اساس تعداد تخت، دبی مصرف و استانداردهای بیمارستانی

یکی از مهم‌ترین و در عین حال کم‌تر شناخته‌شده‌ترین بخش‌های طراحی سیستم گازهای طبی، انتخاب سایز مناسب لوله‌های مسی و ولوباکس است. بسیاری تصور می‌کنند هرچه قطر لوله بزرگ‌تر باشد، عملکرد سیستم بهتر خواهد بود یا برای کاهش هزینه می‌توان از لوله‌های کوچک‌تر استفاده کرد؛ اما هر دو تصور اشتباه است.

در طراحی مهندسی، قطر لوله و سایز ولوباکس باید بر اساس محاسبات دقیق انتخاب شود. انتخاب نادرست می‌تواند باعث افت فشار، کاهش دبی، افزایش مصرف انرژی، اختلال در عملکرد تجهیزات پزشکی و حتی تهدید جان بیماران شود.

چرا ولوباکس در سایزهای مختلف تولید می‌شود؟

ولوباکس تنها یک محفظه فلزی نیست؛ داخل آن شیرهای قطع و وصل و لوله‌های مسی قرار دارند. بنابراین، سایز ولوباکس باید متناسب با قطر لوله‌ها و میزان جریان گاز طراحی شود.

به همین دلیل، ولوباکس‌ها برای لوله‌های مختلف مانند ۱۲، ۱۵، ۱۸، ۲۲، ۲۸، ۳۵، ۴۲ و ۵۴ میلی‌متر تولید می‌شوند تا با نیاز هر بخش بیمارستان هماهنگ باشند.

چه عواملی در انتخاب سایز لوله و ولوباکس مؤثر هستند؟

انتخاب سایز مناسب به عوامل متعددی بستگی دارد، از جمله:

تعداد تخت‌های تحت پوشش

نوع بخش بیمارستان (اتاق عمل، ICU، بستری و ...)

نوع گاز طبی (اکسیژن، هوای فشرده، وکیوم و ...)

حداکثر دبی مصرفی

فشار کاری سیستم

طول مسیر لوله‌کشی

احتمال توسعه بخش در آینده

استانداردهای طراحی گازهای طبی

چرا تعداد تخت‌ها اهمیت دارد؟

هر تخت بیمارستانی ممکن است به چند خروجی گاز طبی مجهز باشد. هرچه تعداد تخت‌ها بیشتر شود، احتمال استفاده هم‌زمان از تجهیزات پزشکی نیز افزایش می‌یابد.

برای مثال، در بخش ICU ممکن است هر تخت دارای:

دو خروجی اکسیژن

یک خروجی هوای فشرده

دو خروجی وکیوم

باشد. اگر چند بیمار هم‌زمان از ونتیلاتور یا سایر تجهیزات استفاده کنند، میزان مصرف گاز به‌طور قابل توجهی افزایش می‌یابد. بنابراین، لوله و ولوباکس باید توانایی تأمین این دبی را بدون افت فشار داشته باشند.

نقش دبی (Flow) در انتخاب سایز

دبی به معنای حجم گازی است که در واحد زمان از داخل لوله عبور می‌کند. هرچه دبی بیشتر باشد، نیاز به قطر لوله بزرگ‌تر نیز افزایش می‌یابد.

اگر لوله‌ای با قطر کم برای دبی بالا انتخاب شود، سرعت جریان افزایش یافته و افت فشار ایجاد می‌شود. این افت فشار می‌تواند باعث شود اکسیژن یا سایر گازها با فشار کافی به تجهیزات پزشکی نرسند.

به همین دلیل، طراحی شبکه گازهای طبی تنها بر اساس فشار انجام نمی‌شود؛ دبی مصرفی نیز یکی از مهم‌ترین معیارهای طراحی است.

اگر سایز لوله کوچک‌تر از حد نیاز انتخاب شود چه اتفاقی می‌افتد؟

استفاده از لوله و ولوباکس کوچک‌تر از ظرفیت موردنیاز می‌تواند مشکلات زیر را ایجاد کند:

افت فشار در ساعات اوج مصرف

کاهش دبی گاز

عملکرد نامناسب ونتیلاتورها و دستگاه‌های بیهوشی

کاهش راندمان سیستم

افزایش بار کاری کمپرسورها و اکسیژن‌ساز

احتمال فعال شدن آلارم افت فشار

نارضایتی کادر درمان

در بخش‌های حساس مانند ICU یا اتاق عمل، این مشکلات می‌توانند پیامدهای جدی برای بیماران داشته باشند.

اگر سایز لوله بیش از حد بزرگ انتخاب شود چه می‌شود؟

بزرگ‌تر بودن همیشه بهتر نیست. انتخاب سایز بیش از نیاز نیز معایبی دارد:

افزایش هزینه خرید لوله‌های مسی

افزایش هزینه شیرآلات و ولوباکس

اشغال فضای بیشتر در تأسیسات

افزایش هزینه نصب و جوشکاری

افزایش حجم گاز داخل شبکه

دشوارتر شدن مدیریت و نگهداری سیستم

بنابراین، انتخاب سایز باید دقیقاً بر اساس محاسبات مهندسی انجام شود، نه بر اساس حدس یا سلیقه.

آیا سایز ولوباکس باید با سایز لوله یکسان باشد؟

بله. قطر ورودی و خروجی ولوباکس باید با قطر لوله‌های مسی شبکه مطابقت داشته باشد. استفاده از تبدیل‌های غیرضروری یا تغییر ناگهانی قطر لوله می‌تواند باعث ایجاد افت فشار، آشفتگی جریان و کاهش راندمان سیستم شود.

نقش استانداردها در تعیین سایز

استانداردهای معتبر بین‌المللی مانند ISO 7396-1 و HTM 02-01 توصیه می‌کنند که طراحی شبکه گازهای طبی بر اساس محاسبات دبی، افت فشار مجاز و شرایط بهره‌برداری انجام شود. رعایت این استانداردها باعث می‌شود سیستم حتی در زمان اوج مصرف نیز عملکرد پایدار و ایمنی داشته باشد.

اشتباه رایج در برخی پروژه‌ها

یکی از اشتباهات متداول این است که برای کاهش هزینه، از همان سایز لوله و ولوباکس برای همه بخش‌های بیمارستان استفاده می‌شود. در حالی که نیاز گازهای طبی در یک اتاق عمل با یک اتاق بستری یا یک درمانگاه یکسان نیست.

طراحی یکسان برای همه بخش‌ها، اگرچه ممکن است هزینه اولیه را کاهش دهد، اما در بلندمدت می‌تواند باعث افت عملکرد شبکه و افزایش هزینه‌های اصلاح و بازسازی شود.

جمع‌بندی

سایزبندی صحیح لوله‌های مسی و ولوباکس، یکی از مهم‌ترین عوامل در عملکرد ایمن و پایدار شبکه گازهای طبی است. انتخاب قطر مناسب باید بر اساس تعداد تخت‌ها، نوع بخش، دبی مصرفی، طول مسیر و استانداردهای طراحی انجام شود. هرگونه صرفه‌جویی غیرکارشناسی در این مرحله، ممکن است هزینه‌های بسیار بیشتری را در آینده به بیمارستان تحمیل کند.



-------



ولوآلارم پیشرفته؛ نسل جدید مدیریت هوشمند گازهای طبی بیمارستانی

با پیشرفت فناوری، سیستم‌های گازهای طبی نیز از تجهیزات ساده مکانیکی و هشداردهنده به سامانه‌های هوشمند مدیریت و پایش تبدیل شده‌اند. امروزه در بیمارستان‌های مدرن، تنها اطلاع از فشار گاز کافی نیست؛ مدیران تأسیسات و مسئولان تجهیزات پزشکی نیاز دارند تا وضعیت کامل شبکه گازهای طبی را به‌صورت لحظه‌ای مشاهده، تحلیل و مدیریت کنند.

در پاسخ به این نیاز، نسل جدید ولوآلارم‌های پیشرفته (Smart Valve Alarm) طراحی شده‌اند؛ تجهیزاتی که علاوه بر کنترل و قطع و وصل جریان گاز، اطلاعات جامع و دقیقی از عملکرد کل شبکه در اختیار کاربران قرار می‌دهند.

نمایش لحظه‌ای فشار تمامی گازهای طبی

یکی از مهم‌ترین قابلیت‌های ولوآلارم پیشرفته، نمایش فشار هر گاز به‌صورت مجزا و لحظه‌ای است. این قابلیت به کاربران اجازه می‌دهد وضعیت گازهای مختلف را بدون نیاز به مراجعه به سانترال بررسی کنند.

گازهای قابل نمایش عبارت‌اند از:

اکسیژن پزشکی (O₂)

هوای فشرده پزشکی (Medical Air)

وکیوم پزشکی (Vacuum)

نیتروس اکساید (N₂O)

دی‌اکسید کربن (CO₂)

نیتروژن پزشکی (N₂)

AGSS (سیستم تخلیه گازهای بیهوشی)

نمایش دبی (Flow)

فشار به‌تنهایی اطلاعات کاملی از عملکرد شبکه ارائه نمی‌دهد. ممکن است فشار مناسب باشد اما مقدار گاز عبوری از خط کاهش یافته یا به دلیل نشتی، بیش از حد افزایش پیدا کرده باشد.

ولوآلارم‌های پیشرفته با استفاده از فلومترها و سنسورهای دبی، میزان جریان واقعی گاز را اندازه‌گیری و نمایش می‌دهند.

مزایای این قابلیت عبارت‌اند از:

تشخیص نشتی‌های احتمالی

شناسایی افزایش غیرعادی مصرف

تحلیل الگوی مصرف هر بخش

مدیریت بهینه مصرف گازهای طبی

کمک به کاهش هزینه‌های بهره‌برداری

نمایش خلوص اکسیژن

در بیمارستان‌هایی که از اکسیژن‌ساز PSA استفاده می‌کنند، کیفیت اکسیژن تولیدشده اهمیت بسیار زیادی دارد.

ولوآلارم پیشرفته می‌تواند به آنالایزر اکسیژن متصل شده و درصد خلوص اکسیژن را به‌صورت لحظه‌ای نمایش دهد.

اگر خلوص از محدوده استاندارد (معمولاً ۹۳±۳ درصد) خارج شود، دستگاه بلافاصله هشدار صادر می‌کند تا از ورود اکسیژن نامناسب به شبکه جلوگیری شود.

ثبت تاریخچه هشدارها (Alarm History)

یکی از قابلیت‌های مهم در مدیریت تأسیسات بیمارستان، امکان بررسی سوابق خطاها است.

ولوآلارم‌های هوشمند تمامی هشدارها را همراه با اطلاعات زیر ذخیره می‌کنند:

تاریخ وقوع

ساعت وقوع

نوع گاز

نوع خطا

مدت زمان ادامه خطا

زمان رفع مشکل

این اطلاعات برای عیب‌یابی، تحلیل عملکرد سیستم و برنامه‌ریزی سرویس‌های دوره‌ای بسیار ارزشمند است.

ثبت داده‌ها و گزارش‌گیری

در مدل‌های پیشرفته، اطلاعات عملکرد شبکه در حافظه داخلی یا سرور ذخیره می‌شود و امکان تهیه گزارش‌های دوره‌ای از وضعیت گازهای طبی فراهم است.

این گزارش‌ها می‌توانند شامل موارد زیر باشند:

روند تغییرات فشار

میزان مصرف گاز

تعداد هشدارها

ساعات اوج مصرف

عملکرد تجهیزات سانترال

تماس خودکار با مسئول تأسیسات

یکی از مهم‌ترین قابلیت‌های نسل جدید ولوآلارم، استفاده از ماژول GSM است.

در صورت بروز هرگونه اختلال، دستگاه می‌تواند به‌صورت خودکار با مسئول تأسیسات تماس بگیرد و او را از وجود مشکل مطلع کند.

این قابلیت به‌ویژه در ساعات شب، روزهای تعطیل یا زمانی که اپراتور در محل حضور ندارد، اهمیت زیادی دارد.

ارسال پیامک هشدار

علاوه بر تماس تلفنی، دستگاه می‌تواند پیامک‌هایی شامل اطلاعات زیر ارسال کند:

نام بیمارستان

محل وقوع خطا

نوع گاز

نوع هشدار

زمان وقوع

همچنین امکان ارسال هم‌زمان پیامک به چندین شماره مختلف نیز وجود دارد.

اتصال به سیستم مدیریت ساختمان (BMS)

در بیمارستان‌های هوشمند، تمامی سیستم‌های تأسیساتی به یک مرکز کنترل متصل هستند.

ولوآلارم پیشرفته نیز می‌تواند اطلاعات خود را به سیستم BMS ارسال کند تا اپراتور از طریق اتاق کنترل، وضعیت تمام بخش‌های بیمارستان را به‌صورت یکپارچه مشاهده کند.

اتصال به سیستم اطلاعات بیمارستان (HIS)

در پروژه‌های پیشرفته، امکان ارتباط ولوآلارم با سیستم‌های نرم‌افزاری بیمارستان نیز وجود دارد. این قابلیت باعث می‌شود اطلاعات عملکرد شبکه گازهای طبی در سامانه‌های مدیریتی بیمارستان ثبت و تحلیل شود.

مانیتورینگ از راه دور

ولوآلارم‌های تحت شبکه این امکان را فراهم می‌کنند که مسئولان تأسیسات، حتی خارج از بیمارستان نیز وضعیت سیستم گازهای طبی را از طریق رایانه، تبلت یا تلفن همراه بررسی کنند.

این ویژگی سرعت واکنش در شرایط اضطراری را افزایش داده و مدیریت تأسیسات را ساده‌تر می‌کند.

مدیریت کاربران و سطوح دسترسی

برای جلوگیری از تغییرات غیرمجاز، ولوآلارم‌های پیشرفته امکان تعریف کاربران مختلف با سطوح دسترسی متفاوت را فراهم می‌کنند.

به‌عنوان مثال:

اپراتور

مسئول تأسیسات

مدیر بیمارستان

سرویس‌کار

هر کاربر تنها به بخش‌های مجاز سیستم دسترسی خواهد داشت.

چرا ولوآلارم‌های پیشرفته آینده بیمارستان‌های هوشمند هستند؟

بیمارستان‌های آینده تنها به تجهیزات درمانی پیشرفته نیاز ندارند؛ بلکه باید زیرساخت‌های آن‌ها نیز هوشمند، قابل پایش و قابل مدیریت باشد.

ولوآلارم‌های هوشمند با ترکیب کنترل جریان، پایش فشار، اندازه‌گیری دبی، نمایش خلوص اکسیژن، ثبت اطلاعات، تماس خودکار، ارسال پیامک و ارتباط با سامانه‌های مدیریتی، نقش مهمی در افزایش ایمنی، کاهش هزینه‌های نگهداری و بهبود بهره‌وری شبکه گازهای طبی ایفا می‌کنند.

به همین دلیل، این تجهیزات دیگر صرفاً یک «آلارم» نیستند؛ بلکه به مرکز هوشمند مدیریت گازهای طبی بیمارستان تبدیل شده‌اند.



-----



سوالات متداول درباره ولوباکس، آلارم و ولوآلارم گازهای طبی بیمارستانی (FAQ)

یکی از مهم‌ترین بخش‌های یک مقاله سئو محور، پاسخ به سؤالات واقعی کاربران است. در این بخش، پرتکرارترین پرسش‌های مدیران بیمارستان، مهندسان تأسیسات، کارشناسان تجهیزات پزشکی و پیمانکاران گازهای طبی را پاسخ می‌دهیم.

۱. ولوباکس چیست؟

ولوباکس (Valve Box) محفظه‌ای است که شیرهای قطع و وصل گازهای طبی در آن قرار می‌گیرند و برای ایزوله کردن یک بخش از بیمارستان در زمان تعمیرات، سرویس یا شرایط اضطراری استفاده می‌شود.

۲. آلارم گازهای طبی چیست؟

آلارم گازهای طبی دستگاهی است که فشار گازهای طبی را به‌صورت مداوم پایش می‌کند و در صورت افت فشار، افزایش فشار یا بروز هرگونه اختلال، هشدار صوتی و نوری صادر می‌کند.

۳. ولوآلارم چیست؟

ولوآلارم ترکیبی از ولوباکس و آلارم است که هم امکان قطع و وصل گاز را فراهم می‌کند و هم فشار خطوط گازهای طبی را به‌صورت لحظه‌ای پایش و کنترل می‌کند.

۴. تفاوت ولوباکس با ولوآلارم چیست؟

ولوباکس فقط قابلیت قطع و وصل گاز را دارد، اما ولوآلارم علاوه بر این قابلیت، فشار گازها را نیز نمایش می‌دهد و در صورت بروز مشکل هشدار صادر می‌کند.

۵. آیا ولوباکس به‌تنهایی کافی است؟

خیر. ولوباکس هیچ اطلاعی از وضعیت فشار یا عملکرد شبکه ارائه نمی‌دهد. در بیمارستان‌های استاندارد، استفاده از ولوآلارم یا سیستم هشدار توصیه می‌شود تا هرگونه اختلال در کوتاه‌ترین زمان تشخیص داده شود.

۶. چرا بیمارستان‌ها از ولوآلارم استفاده می‌کنند؟

زیرا ولوآلارم باعث افزایش ایمنی بیماران، کاهش زمان تشخیص خطا، مدیریت بهتر شبکه گازهای طبی و امکان قطع ایمن گاز در شرایط اضطراری می‌شود.

۷. آیا نصب ولوآلارم الزامی است؟

بسیاری از استانداردهای بین‌المللی مانند ISO 7396-1، HTM 02-01 و NFPA 99 استفاده از سیستم‌های مانیتورینگ و هشدار را برای شبکه گازهای طبی توصیه یا الزام می‌کنند. نوع و محل نصب بسته به طراحی پروژه و الزامات مقررات محلی تعیین می‌شود.

۸. چرا لوله‌های مسی ولوباکس سایزهای مختلف دارند؟

زیرا میزان مصرف گاز در هر بخش بیمارستان متفاوت است. قطر لوله باید بر اساس تعداد تخت‌ها، دبی مصرف، نوع گاز، طول مسیر و محاسبات مهندسی انتخاب شود تا افت فشار به حداقل برسد.

۹. اگر سایز لوله کوچک انتخاب شود چه مشکلی ایجاد می‌شود؟

قطر کوچک‌تر از حد نیاز می‌تواند باعث افت فشار، کاهش دبی، عملکرد نامناسب تجهیزات پزشکی و افزایش فشار کاری تجهیزات سانترال شود.

۱۰. آیا بزرگ‌تر بودن سایز لوله بهتر است؟

خیر. انتخاب سایز بزرگ‌تر از نیاز نیز باعث افزایش هزینه، اشغال فضای بیشتر و کاهش بهره‌وری اقتصادی پروژه می‌شود. سایز باید بر اساس محاسبات مهندسی انتخاب شود.

۱۱. آیا ولوآلارم می‌تواند خلوص اکسیژن را نمایش دهد؟

بله، در مدل‌های پیشرفته که به آنالایزر اکسیژن متصل هستند، امکان نمایش لحظه‌ای خلوص اکسیژن و صدور هشدار در صورت کاهش کیفیت وجود دارد.

۱۲. آیا ولوآلارم می‌تواند میزان مصرف گاز را نمایش دهد؟

بله، در مدل‌های پیشرفته با استفاده از سنسورهای دبی، امکان نمایش و پایش میزان جریان (Flow) گازهای طبی فراهم است.

۱۳. آیا ولوآلارم قابلیت ارسال پیامک دارد؟

در مدل‌های مجهز به ماژول GSM، دستگاه می‌تواند هنگام بروز خطا پیامک هشدار ارسال کند یا با مسئول تأسیسات تماس بگیرد.

۱۴. آیا ولوآلارم به سیستم BMS متصل می‌شود؟

بله، بسیاری از ولوآلارم‌های پیشرفته قابلیت اتصال به سیستم مدیریت ساختمان (BMS) را دارند و اطلاعات را به اتاق کنترل مرکزی ارسال می‌کنند.

۱۵. آیا ولوآلارم به اینترنت نیاز دارد؟

خیر. عملکرد اصلی ولوآلارم مستقل از اینترنت است. اما در مدل‌های تحت شبکه یا مجهز به امکانات مانیتورینگ از راه دور، برای برخی قابلیت‌های ارتباطی ممکن است به شبکه داخلی یا اینترنت نیاز باشد.

۱۶. هر چند وقت یک‌بار باید ولوآلارم سرویس شود؟

توصیه می‌شود بازدید دوره‌ای، تست عملکرد، بررسی هشدارها و کالیبراسیون سنسورها طبق برنامه نگهداری بیمارستان و دستورالعمل سازنده انجام شود. در بسیاری از مراکز، بازدید ماهانه و سرویس سالانه در برنامه نگهداری قرار دارد.

۱۷. آیا ولوآلارم نیاز به کالیبراسیون دارد؟

بله. در مدل‌های دارای سنسور فشار یا سنجش دبی و خلوص، کالیبراسیون دوره‌ای برای حفظ دقت اندازه‌گیری ضروری است.

۱۸. هنگام خرید ولوآلارم به چه نکاتی توجه کنیم؟

مهم‌ترین نکات عبارت‌اند از:

مطابقت با استانداردهای معتبر

کیفیت شیرهای قطع و وصل

دقت سنسورها

قابلیت توسعه

خدمات پس از فروش

تأمین قطعات یدکی

کیفیت ساخت و مونتاژ

امکانات ارتباطی و مانیتورینگ

۱۹. ولوآلارم برای چه بخش‌هایی از بیمارستان مناسب است؟

تقریباً برای تمام بخش‌ها، به‌ویژه:

اتاق عمل

ICU

CCU

NICU

اورژانس

ریکاوری

دیالیز

زایشگاه

بخش‌های بستری

۲۰. چرا خرید ولوآلارم استاندارد اهمیت دارد؟

ولوآلارم بخشی از سیستم ایمنی بیمارستان است. استفاده از تجهیزات استاندارد و باکیفیت، علاوه بر افزایش ایمنی بیماران، باعث کاهش هزینه‌های تعمیر، افزایش طول عمر تجهیزات و اطمینان از عملکرد صحیح شبکه گازهای طبی در شرایط بحرانی می‌شود.

جمع‌بندی نهایی مقاله

ولوباکس، آلارم و ولوآلارم سه تجهیز کلیدی در شبکه گازهای طبی هستند که هر یک وظیفه مشخصی بر عهده دارند. با این حال، ولوآلارم به دلیل ترکیب قابلیت قطع و وصل گاز با پایش هوشمند و اعلام هشدار، راهکاری کامل‌تر و ایمن‌تر برای بیمارستان‌های امروزی محسوب می‌شود. انتخاب صحیح این تجهیزات بر اساس استانداردهای فنی، نیاز واقعی هر بخش و کیفیت ساخت، نقش مهمی در افزایش ایمنی بیماران، تداوم خدمات درمانی و کاهش هزینه‌های بهره‌برداری خواهد داشت.
