شرکت فنیمهندسی مهند تأمینکننده و مجری تخصصی تجهیزات و سیستمهای بیمارستانی است؛ از گازهای طبی و تجهیزات بالاسر بیمار تا تولید محصولات ایمنی و پرده نانو با استاندارد درمانی.
محیط اجرا
اتاق عمل، ICU، CCU، NICU، اورژانس و بخشهای ویژه
کاربری
نصب ستون سقفی گازهای طبی و مدیکال پندنت
محل نصب
سقف بتنی، سقف فلزی و سازههای تقویتشده بیمارستانی
نوع سازه قابل پشتیبانی
ستون سقفی تک بازو، دو بازو و چند بازو
نوع گازهای قابل عبور
اکسیژن، وکیوم، هوای فشرده پزشکی، نیتروس اکساید و CO₂
متریال پلیت
فولاد صنعتی ST37 یا ST52
روش ساخت
برش CNC و جوشکاری صنعتی
نوع پوشش
ضدزنگ صنعتی و رنگ الکترواستاتیک
نوع اتصال
رولبولت و انکربولت سنگین صنعتی ، جوشکاری صنعتی
روش تراز
تراز لیزری و کنترل محور ستون
استاندارد اجرا
مطابق الزامات پروژههای گازهای طبی بیمارستانی
هماهنگی با تاسیسات
لولهکشی مسی گازهای طبی، برق پزشکی و شبکه دیتا
مرحله اجرا
قبل از اجرای سقف کاذب
کنترل کیفیت
تست استحکام و بازبینی اتصالات
کاربرد
اتاق عمل جراحی، ریکاوری، مراقبتهای ویژه و بخشهای تخصصی
نوع خدمات
طراحی، ساخت، نصب و راهاندازی
مناسب برای
بیمارستانها، کلینیکهای تخصصی و مراکز جراحی محدود
گارانتی اجرا
تضمین کیفیت نصب و استحکام سازهای
مجری خدمات
شرکت فنی مهندسی مهند

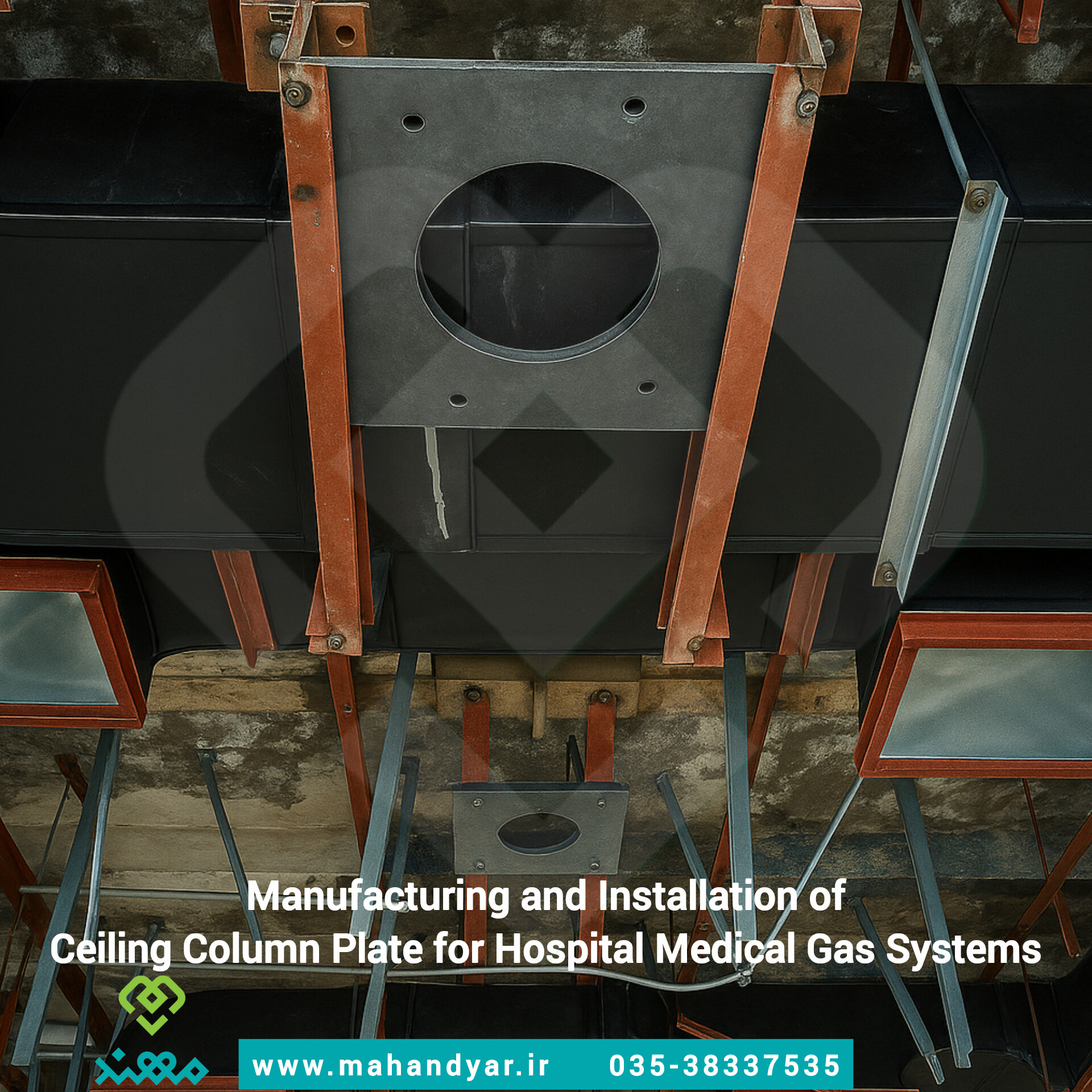

طراحی، ساخت و نصب پلیت ستون سقفی گازهای طبی بیمارستانی توسط شرکت فنی مهندسی مهند
در پروژههای مدرن بیمارستانی، ایمنی و پایداری تجهیزات پزشکی تنها به کیفیت تجهیزات وابسته نیست، بلکه به زیرساختهای مهندسی و سازهای نیز ارتباط مستقیم دارد. یکی از مهمترین اجزای زیرساختی در نصب ستونهای سقفی اتاق عمل (Medical Pendant)، پلیت ستون سقفی گازهای طبی است که وظیفه انتقال ایمن بار تجهیزات و تأمین استحکام سازهای سیستم را بر عهده دارد.
شرکت فنی مهندسی مهند با بهرهگیری از دانش تخصصی در حوزه گازهای طبی بیمارستانی، طراحی، ساخت و نصب پلیت ستون سقفی را مطابق استانداردهای فنی و الزامات مراکز درمانی انجام میدهد. این مجموعه، پلیت سقفی را صرفاً یک قطعه فلزی نمیداند؛ بلکه آن را پایه اصلی عملکرد ایمن ستونهای سقفی اتاق عمل، ICU، CCU، NICU و سایر بخشهای ویژه درمانی محسوب میکند.
طراحی مهندسی بر اساس بارگذاری واقعی تجهیزات
یکی از مهمترین عوامل در افزایش عمر مفید ستونهای سقفی بیمارستانی، محاسبه دقیق بارهای وارده بر سازه است. در شرکت فنی مهندسی مهند، طراحی پلیت سقفی بر اساس شرایط واقعی بهرهبرداری انجام میشود و تمامی عوامل مؤثر در تحلیل سازه مورد بررسی قرار میگیرد.
- محاسبه بار استاتیکی تجهیزات پزشکی
- تحلیل بارهای دینامیکی ناشی از حرکت بازوهای پندنت
- بررسی نیروهای پیچشی و گشتاورهای عملکردی
- کنترل ضریب ایمنی سازه در شرایط بهرهبرداری مداوم
- طراحی متناسب با ظرفیت باربری سقف اصلی ساختمان
این رویکرد مهندسی موجب افزایش استحکام، کاهش ارتعاشات و جلوگیری از تغییر شکل سازه در طول سالهای بهرهبرداری میشود.

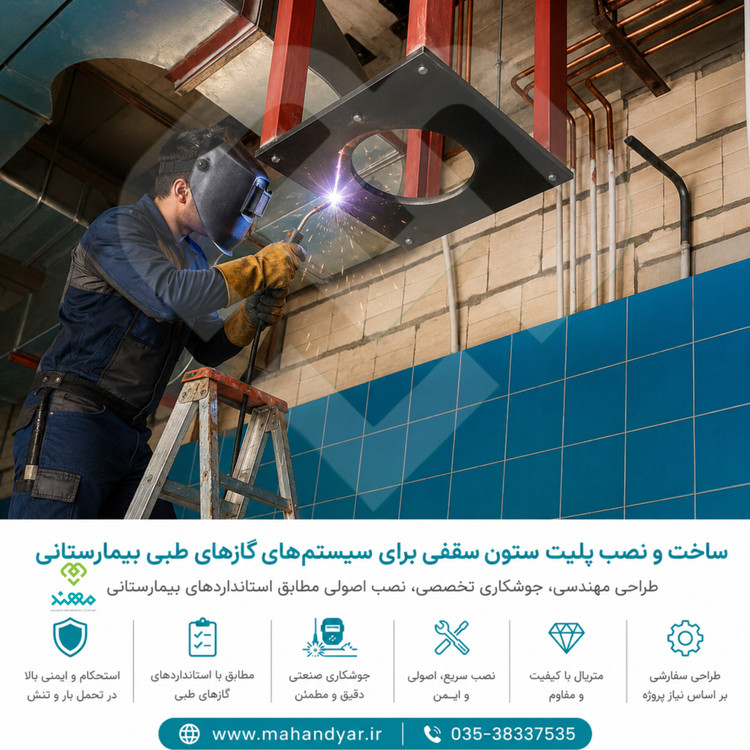

ساخت صنعتی با دقت بالا
پلیتهای ستون سقفی تولید شده توسط شرکت فنی مهندسی مهند از فولاد صنعتی با کیفیت بالا و ضخامت مهندسیشده ساخته میشوند تا توان تحمل بار تجهیزات پزشکی سنگین را داشته باشند.
ویژگیهای ساخت شامل:
- برش دقیق CNC مطابق نقشههای اجرایی
- ایجاد مسیرهای عبور لولههای مسی گازهای طبی
- جوشکاری صنعتی کنترلشده با کیفیت بالا
- کنترل ابعادی و بازرسی کیفی کلیه قطعات
- اجرای پوشش ضدخوردگی و ضدزنگ
- رنگآمیزی الکترواستاتیک مقاوم در برابر شرایط بیمارستانی
نتیجه این فرآیند، تولید پلیتهایی با استحکام بالا، دقت ابعادی مناسب و توزیع یکنواخت تنش در کل سازه است.

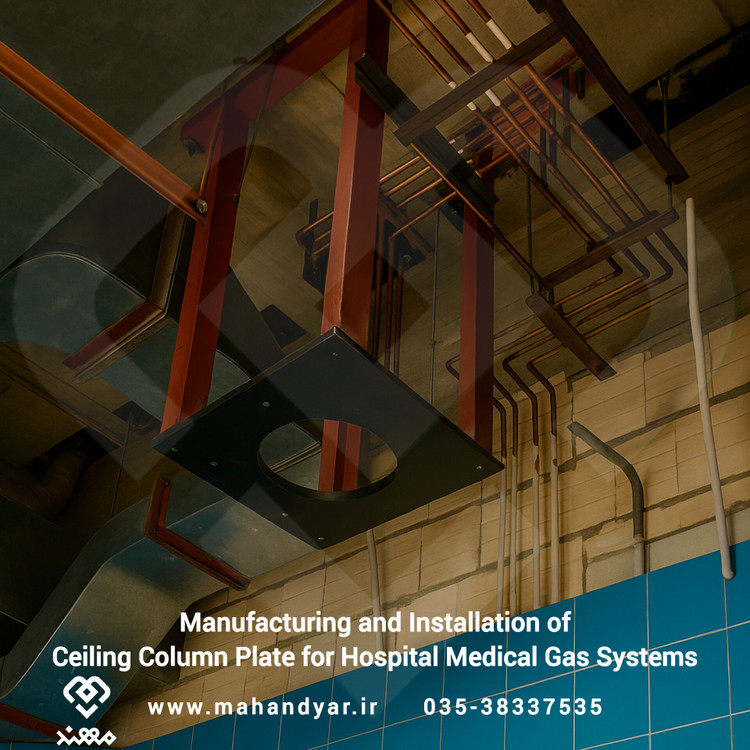

نصب تخصصی پلیت ستون سقفی قبل از اجرای سقف کاذب
یکی از مهمترین مراحل در اجرای زیرساخت مدیکال پندنت، نصب اصولی پلیت بر روی سازه اصلی ساختمان است. هرگونه خطا در این مرحله میتواند در آینده باعث لرزش ستون، ایجاد تنش در لولههای مسی گاز طبی و کاهش ایمنی تجهیزات شود.
خدمات نصب شرکت فنی مهندسی مهند شامل:
- اتصال مستقیم پلیت به سازه فلزی یا بتنی اصلی
- استفاده از رولبولتها و اتصالات صنعتی سنگین
- تراز نمودن دقیق محور ستون با تجهیزات لیزری
- کنترل همراستایی با مسیر لولهکشی گازهای طبی
- تست استحکام و کنترل نهایی اتصالات
- آمادهسازی کامل زیرساخت پیش از نصب ستون سقفی
این فرآیند موجب میشود ستون سقفی پس از نصب، عملکردی پایدار، بدون لرزش و کاملاً ایمن داشته باشد.
اهمیت پلیت ستون سقفی در سیستم گازهای طبی بیمارستانی
پلیت ستون سقفی، نقش کلیدی در نگهداری تجهیزات حیاتی بیمارستانی دارد. از طریق این ستونها، خدمات زیر در اختیار تیم درمان قرار میگیرد:
- اکسیژن پزشکی (Medical Oxygen)
- وکیوم مرکزی بیمارستانی (Medical Vacuum)
- هوای فشرده مدیکال (Medical Air)
- گاز بیهوشی و نیتروس اکساید
- برق ایزوله پزشکی
- شبکه دیتا و ارتباطات پزشکی
در صورت اجرای غیراصولی پلیت سقفی، احتمال بروز مشکلاتی نظیر:
- لرزش و ناپایداری ستون سقفی
- ایجاد تنش در خطوط لوله مسی
- نشتی گازهای طبی
- آسیب به تجهیزات پزشکی
- افزایش هزینههای تعمیرات و بازسازی
- کاهش سطح ایمنی بیمار و کادر درمان
وجود خواهد داشت.
مزایای اجرای پلیت ستون سقفی توسط شرکت فنی مهندسی مهند
- تخصص در اجرای پروژههای گازهای طبی بیمارستانی
- تجربه عملی در اتاقهای عمل و بخشهای ویژه
- طراحی مهندسی و محاسبات سازهای دقیق
- ساخت صنعتی با تجهیزات پیشرفته
- اجرای همزمان زیرساخت سازه و گازهای طبی
- رعایت الزامات فنی و استانداردهای بیمارستانی
- کنترل کیفیت و مستندسازی فنی پروژه
- پشتیبانی تخصصی پس از اجرا
جمعبندی
پلیت ستون سقفی یکی از حیاتیترین اجزای زیرساختی در پروژههای گازهای طبی بیمارستانی و نصب مدیکال پندنت محسوب میشود. طراحی اصولی، ساخت دقیق و اجرای مهندسی این قطعه تأثیر مستقیمی بر ایمنی تجهیزات پزشکی، پایداری ستونهای سقفی و عملکرد مطمئن سیستم گازهای طبی دارد.
شرکت فنی مهندسی مهند با تکیه بر تجربه تخصصی در زمینه طراحی، ساخت و نصب پلیت ستون سقفی اتاق عمل، ICU و سایر بخشهای درمانی، راهکارهایی مطمئن، مهندسیشده و مطابق نیاز مراکز درمانی ارائه میدهد تا زیرساختی ایمن و ماندگار برای تجهیزات حیاتی بیمارستان فراهم شود.
نقد و بررسی تخصصی پلیت ستون سقفی گازهای طبی بیمارستانی
پلیت ستون سقفی یکی از مهمترین اجزای زیرساختی در اجرای سیستمهای گازهای طبی بیمارستانی، مدیکال پندنت (Medical Pendant)، ستونهای سقفی اتاق عمل و تجهیزات بخشهای ویژه درمانی محسوب میشود. این قطعه به عنوان نقطه اتصال اصلی میان سازه ساختمان و تجهیزات پزشکی سقفی عمل کرده و وظیفه تحمل بار، انتقال ایمن نیروها و حفظ پایداری کامل ستونهای گازهای طبی را بر عهده دارد.
در پروژههای بیمارستانی پیشرفته، کیفیت طراحی، ساخت و نصب پلیت ستون سقفی تأثیر مستقیمی بر ایمنی سیستم اکسیژن پزشکی، وکیوم مرکزی، هوای فشرده مدیکال، برق ایزوله پزشکی و تجهیزات مانیتورینگ دارد. هرگونه خطا در طراحی سازهای یا اجرای غیراصولی این قطعه میتواند در آینده موجب ایجاد لرزش در پندنت جراحی، آسیب به خطوط لولهکشی مسی گازهای طبی و افزایش هزینههای نگهداری تجهیزات شود.
نقش پلیت ستون سقفی در سیستم گازهای طبی بیمارستانی
در اتاقهای عمل مدرن، ICU، CCU، NICU و بخشهای مراقبت ویژه، ستونهای سقفی محل استقرار تجهیزات حیاتی درمانی هستند. این ستونها معمولاً شامل خروجیهای اکسیژن پزشکی، وکیوم بیمارستانی، هوای فشرده مدیکال، گاز بیهوشی، پریزهای برق پزشکی، شبکه دیتا و تجهیزات مانیتورینگ بیمار میشوند.
تمامی این تجهیزات از طریق پلیت ستون سقفی به سازه اصلی ساختمان متصل میشوند. به همین دلیل پلیت سقفی باید توانایی تحمل بارهای استاتیکی، دینامیکی و نیروهای پیچشی ناشی از حرکت بازوهای چرخشی پندنت را داشته باشد.
بررسی ویژگیهای فنی پلیت ستون سقفی استاندارد
پلیتهای استاندارد مورد استفاده در پروژههای گازهای طبی بیمارستانی باید دارای ویژگیهای زیر باشند:
✔ طراحی مهندسی مطابق الزامات پروژههای درمانی و بیمارستانی
✔ استفاده از فولاد صنعتی ST37 یا ST52 با استحکام بالا
✔ برش CNC دقیق جهت عبور لولههای مسی اکسیژن، وکیوم، هوای فشرده و گازهای بیهوشی
✔ جوشکاری صنعتی کنترلشده با نفوذ کامل و استحکام بالا
✔ پوشش ضدخوردگی و ضدزنگ مقاوم در محیطهای بیمارستانی
✔ رنگ الکترواستاتیک پودری با دوام طولانیمدت
✔ پیشبینی محل نصب رولبولتهای سنگین و انکر بولتهای صنعتی
✔ قابلیت تحمل بار ستونهای سقفی تک بازو و دو بازو
✔ امکان اجرای همزمان با زیرساخت لولهکشی گازهای طبی
✔ حفظ پایداری و جلوگیری از لرزش تجهیزات پزشکی سقفی
اهمیت نصب اصولی پلیت ستون سقفی
کیفیت ساخت پلیت زمانی ارزش واقعی خود را نشان میدهد که نصب آن بهصورت اصولی و مهندسی انجام شود. در پروژههای حرفهای، پلیت باید پیش از اجرای سقف کاذب و مستقیماً روی سازه اصلی ساختمان نصب گردد.
مهمترین مراحل نصب شامل:
- جانمایی دقیق محل ستون سقفی
- تراز نمودن محور ستون با تجهیزات لیزری
- اتصال مستقیم به تیر یا دال بتنی سازه
- استفاده از رولبولتهای Heavy Duty
- کنترل همراستایی مسیر لولههای مسی گازهای طبی
- تست استحکام سازه قبل از نصب پندنت
اجرای صحیح این مراحل موجب افزایش طول عمر تجهیزات، حذف لرزش ستون و کاهش تنشهای وارده به خطوط گازهای طبی خواهد شد.
چرا کیفیت پلیت ستون سقفی اهمیت دارد؟
در محیطهای حساسی مانند اتاق عمل و بخش مراقبتهای ویژه، کوچکترین نقص سازهای میتواند عملکرد تجهیزات حیاتی را تحت تأثیر قرار دهد. استفاده از پلیت غیراستاندارد یا اجرای غیرمهندسی ممکن است منجر به:
- لرزش و ناپایداری ستون سقفی
- ترک خوردگی لولههای مسی گازهای طبی
- نشتی اکسیژن، وکیوم یا هوای فشرده
- اختلال در عملکرد بازوهای پندنت
- افزایش هزینههای تعمیرات و بازسازی
- کاهش سطح ایمنی بیماران و کادر درمان
شود.
کاربردهای پلیت ستون سقفی بیمارستانی
- نصب ستون سقفی اتاق عمل
- زیرساخت مدیکال پندنت جراحی
- ساپورت پندنت ICU و CCU
- اجرای ستون گازهای طبی بیمارستانی
- نصب تجهیزات سقفی بخشهای ویژه
- اجرای زیرساخت اکسیژن، وکیوم و هوای فشرده مدیکال
- پروژههای نوسازی و توسعه بیمارستانها
- مراکز جراحی محدود و کلینیکهای تخصصی
جمعبندی
پلیت ستون سقفی گازهای طبی بیمارستانی یکی از مهمترین اجزای پنهان اما حیاتی در زیرساخت مراکز درمانی محسوب میشود. این قطعه وظیفه ایجاد اتصال ایمن میان سازه ساختمان و تجهیزات پزشکی سقفی را بر عهده دارد و نقش مستقیمی در ایمنی، پایداری و عملکرد صحیح سیستمهای گازهای طبی ایفا میکند. استفاده از متریال استاندارد، طراحی مهندسی، جوشکاری صنعتی دقیق و نصب تخصصی، تضمینکننده عملکرد مطمئن ستونهای سقفی اتاق عمل، ICU و سایر بخشهای حیاتی بیمارستان خواهد بود.
