منیفولد بیهوشی | منیفولد گاز نیتروس اکساید N2O بیمارستانی

نقد و بررسی منیفولد بیهوشی

انتخاب منیفولد بیهوشی برای یک بیمارستان، موضوعی نیست که صرفاً بر اساس تعداد خروجی‌ها یا ظاهر تابلو انجام شود. این تجهیز در ابتدای زنجیره تأمین گاز قرار دارد و مستقیماً با سیلندرهای پرفشار، تنظیم فشار، تغییر منبع و پایش وضعیت گاز ارتباط دارد. بنابراین در ارزیابی یک منیفولد گاز بیهوشی باید عملکرد، پایداری فشار، نحوه سوئیچ بین منابع، قابلیت مانیتورینگ و امکان سرویس تجهیزات هم‌زمان مورد توجه قرار گیرد.

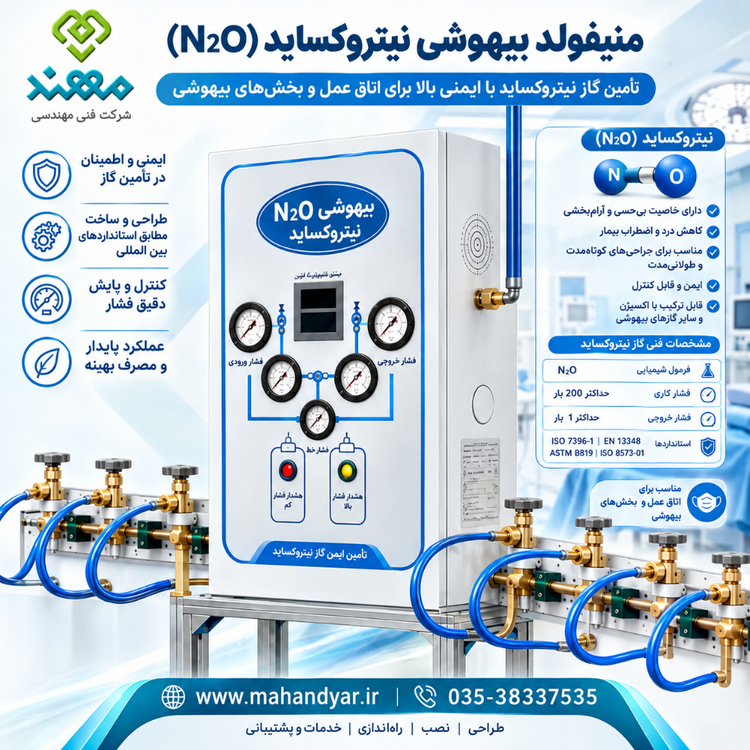

منیفولد بیهوشی  ارائه شده توسط شرکت فنی مهندسی مهند  با ساختار دو بانکه، برای ایجاد یک منبع اصلی و یک منبع ذخیره طراحی شده است و می‌تواند در پروژه‌های دارای سیستم سانترال گازهای طبی مورد استفاده قرار گیرد.



عملکرد منیفولد بیهوشی چگونه است؟

در ساختار این محصول، سیلندرها در دو بانک مجزا قرار می‌گیرند. یک بانک در وضعیت مصرف قرار دارد و بانک دیگر به‌عنوان منبع رزرو آماده ورود به مدار است.

این ساختار یکی از نقاط قوت اصلی منیفولد اتوماتیک گاز طبی محسوب می‌شود؛ زیرا با کاهش ظرفیت بانک در حال مصرف، سیستم امکان انتقال تأمین به بانک دوم را فراهم می‌کند. در نتیجه اپراتور می‌تواند سیلندرهای بانک تخلیه‌شده را تعویض کرده و آن را برای مرحله بعدی آماده کند.

این روش در تأسیسات بیمارستانی اهمیت زیادی دارد؛ زیرا استانداردهای مربوط به سیستم‌های گاز طبی، موضوعاتی مانند سیستم تأمین، کنترل، پایش و آلارم را بخشی از طراحی ایمن شبکه می‌دانند.



بررسی سیستم دو بانکه؛ مهم‌ترین مزیت محصول

یکی از مهم‌ترین ویژگی‌هایی که هنگام خرید منیفولد بیهوشی بیمارستانی باید بررسی شود، نحوه مدیریت منبع اصلی و ذخیره است.



در این منیفولد، ساختار Primary / Reserve باعث می‌شود سیستم تنها به یک گروه سیلندر وابسته نباشد. این موضوع برای بیمارستان‌ها، اتاق‌های عمل و مراکز درمانی دارای مصرف مداوم گاز اهمیت ویژه‌ای دارد.

وجود بانک رزرو همچنین مدیریت تعویض سیلندرها را ساده‌تر می‌کند و به تیم تأسیسات اجازه می‌دهد بدون آنکه کل سیستم را به یک منبع محدود کند، عملیات تعویض و آماده‌سازی بانک دیگر را انجام دهد.



بررسی کنترل فشار؛ از ۲۰۰ بار تا فشار قابل استفاده در شبکه

سیلندرهای گاز طبی فشار بسیار بالایی دارند و نمی‌توان آنها را مستقیماً به شبکه توزیع بیمارستان متصل کرد. بنابراین یکی از وظایف اصلی منیفولد گاز بیهوشی، کاهش و کنترل فشار گاز پیش از ورود به شبکه است.



این مدل برای فشار ورودی تا ۲۰۰ بار طراحی شده و فشار خروجی آن تا ۶ بار قابل تنظیم است.

در چنین سیستمی، کیفیت رگولاتورها، تجهیزات کنترل فشار و تنظیم صحیح آنها اهمیت بیشتری از صرفاً بالا بودن ظرفیت اسمی منیفولد دارد. فشار خروجی باید متناسب با طراحی شبکه و الزامات پروژه تنظیم شود و انتخاب نهایی نباید صرفاً بر اساس عدد فشار انجام گیرد.



آیا سیستم پایش فشار دارد؟

یکی از نقاط قابل توجه در بررسی این محصول، امکان مشاهده وضعیت فشار دو بانک به‌صورت مجزا است.

این قابلیت برای مسئول تأسیسات بیمارستان یک مزیت عملیاتی محسوب می‌شود؛ زیرا وضعیت منبع اصلی و ذخیره را می‌توان سریع‌تر ارزیابی کرد و پیش از خالی شدن کامل سیلندرها برای تعویض آنها برنامه‌ریزی نمود.

همچنین امکان استفاده از آلارم دیداری و شنیداری و انتقال هشدار به نقاط تعیین‌شده پروژه، قابلیت نظارت بر سیستم را افزایش می‌دهد.

در سیستم‌های گاز طبی بیمارستانی، وجود سیستم‌های مانیتورینگ و آلارم بخش مهمی از طراحی ایمن تأسیسات محسوب می‌شود.



بررسی منیفولد برای گاز نیتروس اکساید

در پروژه‌هایی که از نیتروس اکساید (N₂O) به‌عنوان گاز بیهوشی استفاده می‌شود، انتخاب منیفولد باید با توجه به نوع گاز، شرایط دمایی، دبی مورد نیاز و مشخصات تجهیزات کنترل فشار انجام شود.

نیتروس اکساید در استاندارد ISO 7396-1 به‌عنوان یکی از گازهای قابل استفاده در سیستم‌های لوله‌کشی گاز طبی شناخته شده است.

در نتیجه، هنگام سفارش منیفولد نیتروس اکساید بیمارستانی باید مشخصات واقعی پروژه و نوع گاز به‌صورت دقیق اعلام شود و تجهیزات پایین‌دست نیز با سرویس مورد نظر سازگار باشند.



بررسی قابلیت سرویس و نگهداری

در تجهیزات زیرساختی بیمارستان، سرویس‌پذیری اهمیت زیادی دارد؛ زیرا تعمیر یک تجهیز در موتورخانه گاز طبی نباید بدون برنامه‌ریزی باعث اختلال گسترده در شبکه شود.

استفاده از مدار Bypass در این منیفولد، امکان مدیریت مسیر جریان هنگام سرویس برخی اجزا را فراهم می‌کند. این ویژگی می‌تواند عملیات نگهداری را برای تیم فنی ساده‌تر کرده و زمان توقف احتمالی سیستم را کاهش دهد.

البته اجرای عملیات تعمیر و نگهداری باید توسط نیروی فنی متخصص و مطابق دستورالعمل سازنده و الزامات ایمنی پروژه انجام شود.



بررسی کیفیت بدنه و ساختار فیزیکی

بدنه منیفولد از ورق گالوانیزه ۱٫۵ میلی‌متری ساخته شده و با پوشش رنگ الکترواستاتیک محافظت می‌شود.

این ساختار علاوه بر محافظت از مجموعه تجهیزات داخلی، باعث می‌شود تابلو منیفولد برای نصب در فضای تأسیسات و محل اختصاص‌یافته به سیستم گازهای طبی، ساختاری منظم و مقاوم داشته باشد.

در ارزیابی عملی محصول، علاوه بر جنس بدنه، کیفیت مونتاژ، اتصالات، شیرآلات، رگولاتورها، گیج‌های فشار و نحوه دسترسی به اجزای قابل سرویس نیز باید مورد توجه قرار گیرد.



نکته مهم درباره انتخاب ظرفیت منیفولد

یک اشتباه رایج در خرید منیفولد گاز طبی بیمارستان این است که ظرفیت سیستم فقط بر اساس تعداد سیلندر انتخاب شود.



در واقع ظرفیت مورد نیاز باید با توجه به عواملی مانند:

- میزان مصرف گاز مرکز درمانی

- تعداد اتاق‌های عمل

- نوع فعالیت درمانی

- تعداد بخش‌های مصرف‌کننده

- دبی مورد نیاز شبکه

- ظرفیت سیلندرها

- فشار کاری سیستم

- میزان ذخیره مورد نیاز

- شرایط توسعه آینده پروژه



بنابراین برای پروژه‌های بیمارستانی، انتخاب ظرفیت منیفولد بهتر است هم‌زمان با طراحی و محاسبات شبکه گازهای طبی انجام شود.



نقاط قوت منیفولد بیهوشی

در یک جمع‌بندی فنی، مهم‌ترین نقاط قوت این محصول عبارت‌اند از:



ساختار دو بانکه:

وجود بانک اصلی و رزرو، مدیریت منابع گاز را منظم‌تر می‌کند.



سوئیچینگ خودکار:

انتقال منبع می‌تواند بدون نیاز به جابه‌جایی دستی مداوم توسط اپراتور انجام شود.



کنترل فشار:

امکان مدیریت فشار ورودی بالا و تنظیم فشار خروجی برای اتصال به شبکه توزیع فراهم شده است.



پایش وضعیت دو بانک:

اپراتور می‌تواند وضعیت فشار منابع اصلی و رزرو را بررسی کند.



سیستم هشدار:

آلارم دیداری و شنیداری، اطلاع‌رسانی وضعیت سیستم را آسان‌تر می‌کند.



قابلیت Bypass:

امکان مدیریت مسیر جریان در زمان سرویس برخی اجزای سیستم فراهم می‌شود.



قابلیت سفارشی‌سازی ظرفیت:

تعداد سیلندرها می‌تواند بر اساس نیاز واقعی پروژه تعیین شود.



این منیفولد برای چه پروژه‌هایی مناسب است؟

با توجه به ساختار و قابلیت‌های آن، منیفولد بیهوشی کارا طب می‌تواند برای پروژه‌هایی مناسب باشد که نیاز به تأمین مرکزی و مدیریت‌شده گاز دارند؛ از جمله بیمارستان‌ها، مراکز جراحی، کلینیک‌های تخصصی و سایر مراکز درمانی دارای شبکه سانترال گازهای طبی.

با این حال، انتخاب نهایی باید بر اساس محاسبات پروژه، نوع گاز، مصرف واقعی، فشار مورد نیاز و الزامات طراحی شبکه انجام شود.



جمع‌بندی نقد و بررسی

اگر بخواهیم منیفولد بیهوشی ارائه شده توسط شرکت مهند را از دید یک تجهیز تأسیسات بیمارستانی بررسی کنیم، مهم‌ترین ویژگی آن ترکیب تأمین دو بانکه، کنترل فشار، تغییر منبع، پایش فشار و قابلیت سرویس‌پذیری است.

برای یک بیمارستان، ارزش واقعی منیفولد تنها در خود تابلو یا تعداد سیلندرهای متصل خلاصه نمی‌شود؛ بلکه عملکرد صحیح آن باید در کنار کل سیستم گازهای طبی بیمارستان، شبکه لوله‌کشی، تجهیزات کنترلی، آلارم‌ها و الزامات بهره‌برداری بررسی شود.



به همین دلیل، هنگام خرید منیفولد بیهوشی بهتر است علاوه بر قیمت، مواردی مانند ظرفیت واقعی، فشار ورودی و خروجی، نوع گاز، سیستم سوئیچینگ، آلارم، قابلیت مانیتورینگ، سرویس‌پذیری و تناسب محصول با طراحی شبکه نیز در نظر گرفته شود.



منیفولد بیهوشی کارا طب با تمرکز بر مدیریت دو منبع گاز و کنترل فرآیند تأمین، گزینه‌ای قابل بررسی برای پروژه‌های بیمارستانی و مراکز درمانی مجهز به سیستم سانترال گازهای طبی است.
